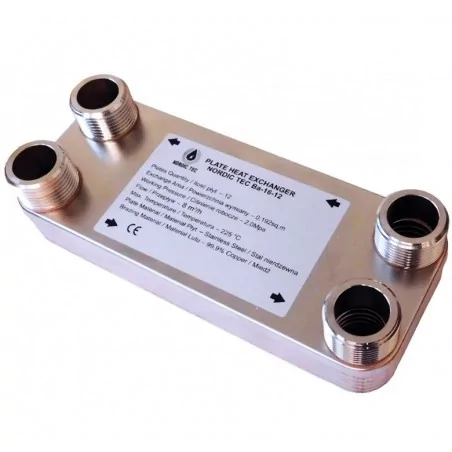

Scambiatore a piastre brasato / versione a 12 piastre da 1 pollice Nordic Tec Ba-16-12
Scambiatore di calore da 50 kW per il collegamento di nuovi circuiti, ad esempio circuiti glicolici, agli impianti di riscaldamento
Dettagli tecnici - Scambiatore Ba-16-12
|
Materiale
Potenza nominale
Attacchi:
Pressione di esercizio ammissibile:
Temperatura ammissibile:
Flusso:
Superficie di scambio:
|
- Acciaio inossidabile 316L, brasato con rame 99,9% Cu
- a 50 kW a seconda della temperatura di alimentazione
- 1"
- fino a 20 bar
- +230°C
- 8 m³/h
- 0,192 m²
|
pc na węgiel 20kW
Superficie delle piastre dello scambiatore di calore Ba-16-12
Come si può vedere nel grafico, lo scambiatore di calore Ba-16-12 è il modello più piccolo della serie Ba-16 ed è anche il modello più piccolo con attacco da 1" nel nostro catalogo. Con una superficie delle piastre di 0,19 m², le sue capacità sono ovviamente limitate: non viene utilizzato per il riscaldamento completo di case unifamiliari, ma piuttosto per sezioni di impianti di riscaldamento. Solitamente, viene impiegato per applicazioni particolari, come l’aggiunta di circuiti di riscaldamento supplementari (anche con glicole) a sistemi già esistenti.
Se stai cercando uno scambiatore con una superficie delle piastre maggiore ma mantenendo l’attacco da 1 pollice, consulta i modelli più grandi visibili nel grafico, come il Ba-16-24 o il Ba-16-34.

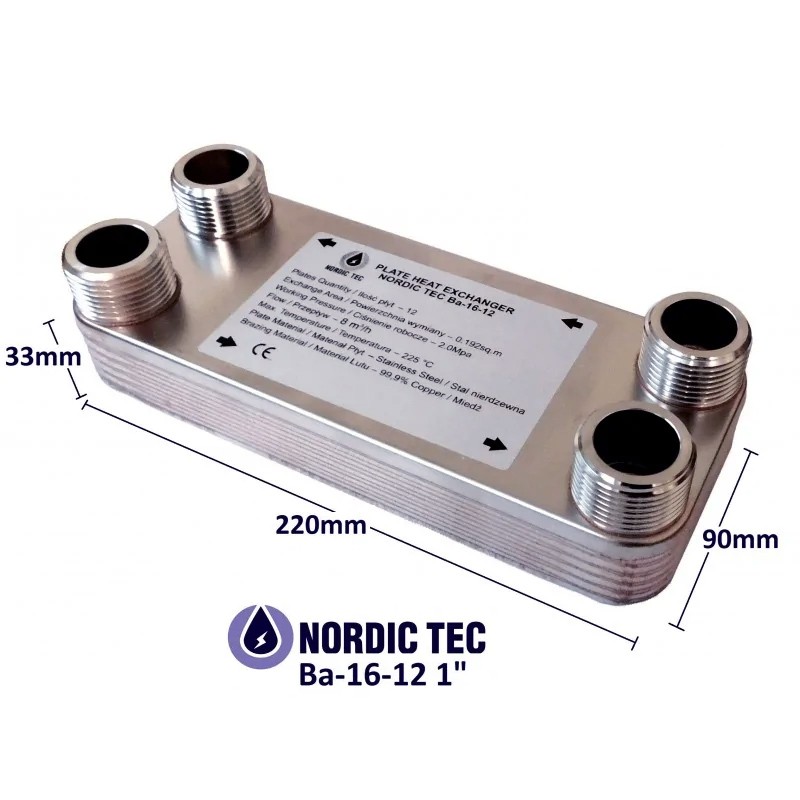

Dimensioni:
(A) - 220 mm
(B) - 90 mm
(F) - 33 mm
(C) - 180 mm
(D) - 52 mm
__________________
Scambiatore a piastre Ba-16-12 di Nordic Tec - ulteriori informazioni
Questo è lo scambiatore più piccolo nell'offerta del produttore tra quelli con attacchi da 1". È ideale per i sistemi in cui non è necessaria una grande superficie di scambio termico, ma dove è importante avere un livello relativamente alto di flusso. La portata nominale dell'apparecchio si attesta fino a 8 m³/h. Un esempio di applicazione potrebbe essere il collegamento di un circuito aggiuntivo a un impianto esistente con attacchi da 1", ad esempio un circuito riempito con glicole, come un garage aggiuntivo o un edificio accessorio, nel caso in cui non si desideri restringere l'impianto sul lato caldo installando uno scambiatore con attacchi da 3/4". L'unicità del modello Ba-16-12 risiede proprio nella combinazione di attacchi da 1 pollice (tipici per i modelli più grandi) con una superficie di scambio termico relativamente ridotta di 0,192 m². Sebbene matematicamente sia una superficie piccola, è comunque in grado di riscaldare facilmente un edificio accessorio di 60-100 m².
Se hai domande o desideri verificare la scelta dello scambiatore di calore, visita la sezione "Contatto".
