Scambiatore termico - Nordic Tec Ba-32-30 - 4x 1", 30 piastre
Scambiatore termico a 30 piastre 4x 1 pollice

Maggiori informazioni: Scambiatore di calore 1" - Nordic Tec Ba-32-30
- Materiale: scambiatore termico costruito in acciaio inossidabile 316L
- Brazatura: rame 99,99% Cu
- Spessore della singola piastra: 0,40 mm
- Intervallo di temperatura: da -185°C a +230°C
- Portata: 12 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
Lo scambiatore di calore per riscaldamento (modello Ba-32-30) non dovrebbe essere utilizzato con fluidi che richiedono pressioni superiori a 30 bar, come R410, R290, R32 e simili, a meno che non vi sia certezza che nel sistema in questione non si superino i 30 bar. Se stai cercando uno scambiatore per fluidi gassosi, con una superficie delle piastre simile, utilizza lo scambiatore di calore freonico Ba-26-34-F.
- Diametro degli attacchi: 1 pollice, DN25
Area di scambio - Scambiatore termico 1 pollice - Nordic Tec Ba-32-30 : 0,96 m²

Il grafico mostra la posizione dello scambiatore di calore Ba-32-30 in confronto alla serie Ba-32 in termini di superficie di scambio termico, cioè, più semplicemente, della superficie interna totale delle piastre. Se stai cercando uno scambiatore di dimensioni simili, ma con un numero maggiore di piastre (e quindi una maggiore superficie di scambio termico), consulta i modelli visibili nel grafico, come ad esempio lo scambiatore Ba-32-50.
Gli utilizzi più comuni dello scambiatore a piastre per riscaldamento Ba-32-30:

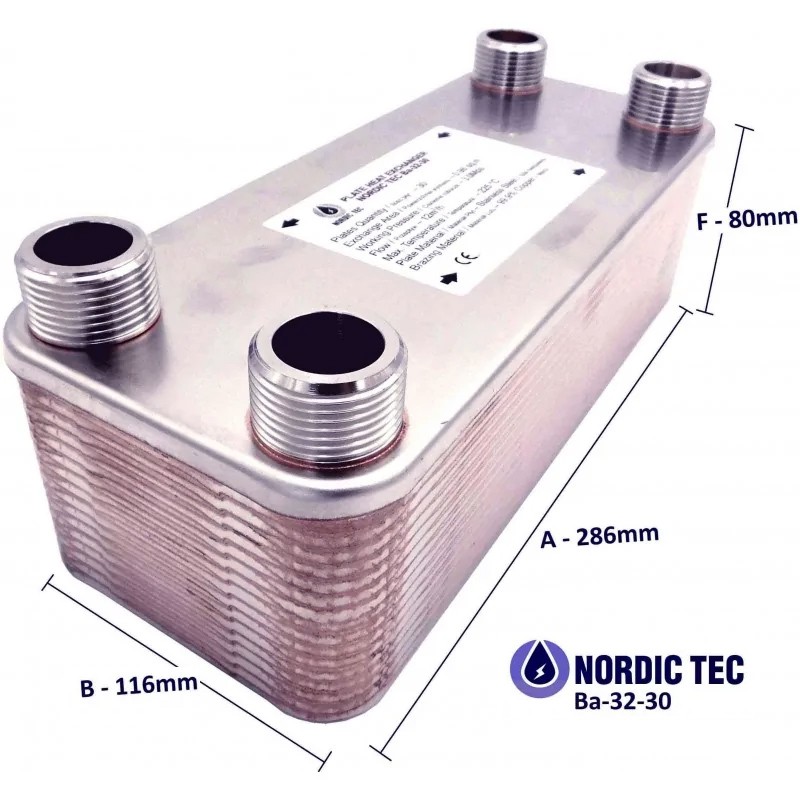

Dimensioni dello scambiatore termico a 30 piastre - Ba-32-30

(A) - 286 mm
(B) - 116 mm
(F) - 80 mm
(C) - 243 mm
(D) - 72 mm
______
Costruzione dello scambiatore a 30 piastre – com’è costruito | Ba-32-30
Lo scambiatore di calore a 30 piastre è un dispositivo a flusso continuo, ovvero funziona solo quando l’acqua o un altro fluido, come il glicole, scorre attraverso di esso. Lo scambiatore a piastre, essendo un dispositivo a flusso continuo, non è un serbatoio poiché non accumula acqua. Questo è un vantaggio, poiché consente di mantenere dimensioni ridotte del dispositivo.
In realtà, la sua costruzione è molto semplice: lo scambiatore di calore è un pacchetto di 30 piastre in acciaio, saldate insieme mediante una tecnica chiamata saldobrasatura sotto vuoto. Questo è un metodo moderno di unione dei materiali, che offre un grande vantaggio rispetto alla saldatura tradizionale. Il processo avviene a temperature superiori ai 400-450 °C (anche se la saldobrasatura sotto vuoto può essere eseguita anche a temperature fino a 900 °C) in condizioni specifiche senza la presenza di aria. La struttura così realizzata è estremamente resistente, il che rende gli scambiatori a piastre dispositivi altamente duraturi.
Con quali dispositivi può lavorare lo scambiatore termico a 30 piastre Ba-32-30?
- Lo scambiatore termico a 30 piastre può gestire facilmente caldaie a gas, pellet, carbone, biomassa e combustibili solidi con una potenza di circa 30-35 kW, e in condizioni favorevoli anche dispositivi leggermente più potenti.
- Caminetti o stufe con sistema ad acqua per riscaldamento o acqua calda sanitaria (ACS) con una potenza simile a quella delle caldaie sopra citate, ovvero circa 30 kW. Può essere utilizzato come scambiatore a piastre per collegare sistemi di riscaldamento chiusi e aperti con le suddette fonti di calore.
- Pompe di calore, quando collegate a impianti di riscaldamento o acqua calda sanitaria (in un sistema acqua/glicole) con pompe di calore di circa 8 kW (impianti ad alta temperatura con radiatori) o 5 kW (impianti a bassa temperatura con riscaldamento a pavimento). In questo caso, lo scambiatore per la pompa di calore non funziona come condensatore e non opera con freon o refrigeranti, ma separa il circuito della pompa di calore (glicole o acqua) dal circuito di riscaldamento o ACS.
- Numerosi altri utilizzi, inclusi quelli per la refrigerazione.
- Scambiatore di calore per collettori solari, progettato per lavorare con glicole.
- Lo scambiatore termico Ba-32-30 può essere utilizzato anche per collegare edifici al teleriscaldamento. A seconda dello stato dell'edificio e del fatto che il riscaldamento debba includere anche l'acqua calda sanitaria, questo modello è sufficiente per servire case con una superficie massima di 250-300m² o addirittura 350 m².
Quali superfici può riscaldare lo scambiatore di calore Ba-32-30 di Nordic Tec?
Il fattore principale per la scelta di uno scambiatore di calore per riscaldamento dovrebbe essere il corretto adattamento ai requisiti della fonte di calore, ovvero del dispositivo di riscaldamento. Tuttavia, nella pratica, il Ba-32-30 è in grado di riscaldare un edificio di fino a 300 m² in costruzioni più vecchie e fino a 400-450 m² in edifici di nuova costruzione, a condizione che la fonte di calore sia sufficientemente potente. In realtà, la selezione degli scambiatori di calore per riscaldamento basata esclusivamente sulla superficie dell’edificio non è il metodo migliore. Esiste un approccio più efficace, che consiste nel considerare la superficie di scambio termico dello scambiatore.
