In questo articolo ci occuperemo del montaggio del filtro defangatore magnetico, ovvero un dispositivo che protegge l’impianto di riscaldamento dall’accumulo di impurità di natura metallica o post-corrosiva. Viene spesso chiamato semplicemente filtro defangatore magnetico. Come installarlo e quali errori evitare?
La nostra guida si basa sui separatori di impurità del marchio Nordic Tec – tuttavia la maggior parte delle indicazioni sarà molto simile e applicabile anche ai prodotti di altri marchi.
Il filtro defangatore magnetico è estremamente efficace nella pulizia dei circuiti ad acqua (generalmente si tratta dell’impianto di riscaldamento), funzionando secondo il principio del magnete. All’interno del filtro è presente una barra magnetica (inserto magnetico) che genera un forte campo capace di attrarre le particelle di impurità ferromagnetiche, cioè metalliche.
Quando l’acqua attraversa il filtro, tutte le limature di ferro e le parti metalliche, i frammenti di ruggine staccati e le micro-parti danneggiate del sistema vengono attratte dal magnete e trattenute in uno speciale separatore di sedimenti. In questo modo non raggiungono gli elementi più sensibili dell’impianto di riscaldamento, come gli scambiatori di calore a piastre, le pompe di circolazione, i collettori del riscaldamento a pavimento e – cosa più importante e costosa – le moderne caldaie e le pompe di calore.
In questo modo le micro-particelle metalliche o le micro-incrostazioni calcaree staccate dall’azione dell’acqua dura non si depositano sulle pareti dell’impianto, nei tubi del riscaldamento a pavimento o nei radiatori. Questo influisce in modo diretto sull’efficienza del riscaldamento e sul consumo energetico. Il principio di funzionamento dei filtri defangatori magnetici è quindi molto semplice.
Prima dell’installazione verifichiamo di avere effettivamente tutti i componenti che dovrebbero essere inclusi nel kit. La maggior parte delle persone lo considera ovvio e in effetti la maggior parte dei set ordinati è completa, tuttavia vale la pena controllare – soprattutto prima di tagliare i tubi e mettere fuori servizio l’impianto di riscaldamento. Se manca una guarnizione o un elemento fondamentale, ci ritroveremo con l’impianto di riscaldamento fermo.
La maggior parte dei filtri defangatori magnetici dovrebbe contenere gli elementi mostrati nel grafico seguente:
✅ Spesso è necessario anche una chiave separata per l’attivazione dello sfiato e della valvola di scarico. Non è mostrata nell’elenco e non tutti i filtri defangatori magnetici la richiedono.
✅ Infine verifichiamo anche che gli elementi filettati siano dotati di guarnizioni. Ciò riguarda le valvole ma anche le guarnizioni o-ring che collegano i singoli elementi della camera del filtro defangatore magnetico. Se tutto è corretto, si può procedere con il montaggio.
Per quanto riguarda il punto di installazione del filtro defangatore magnetico esistono diverse scuole di pensiero, ma la maggior parte dei professionisti concorda sul fatto che debba essere installato sul tubo di ritorno, prima del dispositivo che si desidera proteggere maggiormente. Ha quindi senso installarlo, ad esempio, prima della pompa di calore o della caldaia a gas, se l’installazione è stata decisa per proteggere questi dispositivi.
Un’altra scuola sostiene che la posizione non sia così importante, poiché in un circuito in circolazione le particelle ferromagnetiche verranno comunque catturate se è presente un filtro defangatore magnetico. Questo è vero solo fino a un certo punto e non regge completamente alla prova della realtà.
✅ Il filtro defangatore magnetico deve assolutamente essere installato in un punto facilmente accessibile, per consentire la manutenzione successiva.

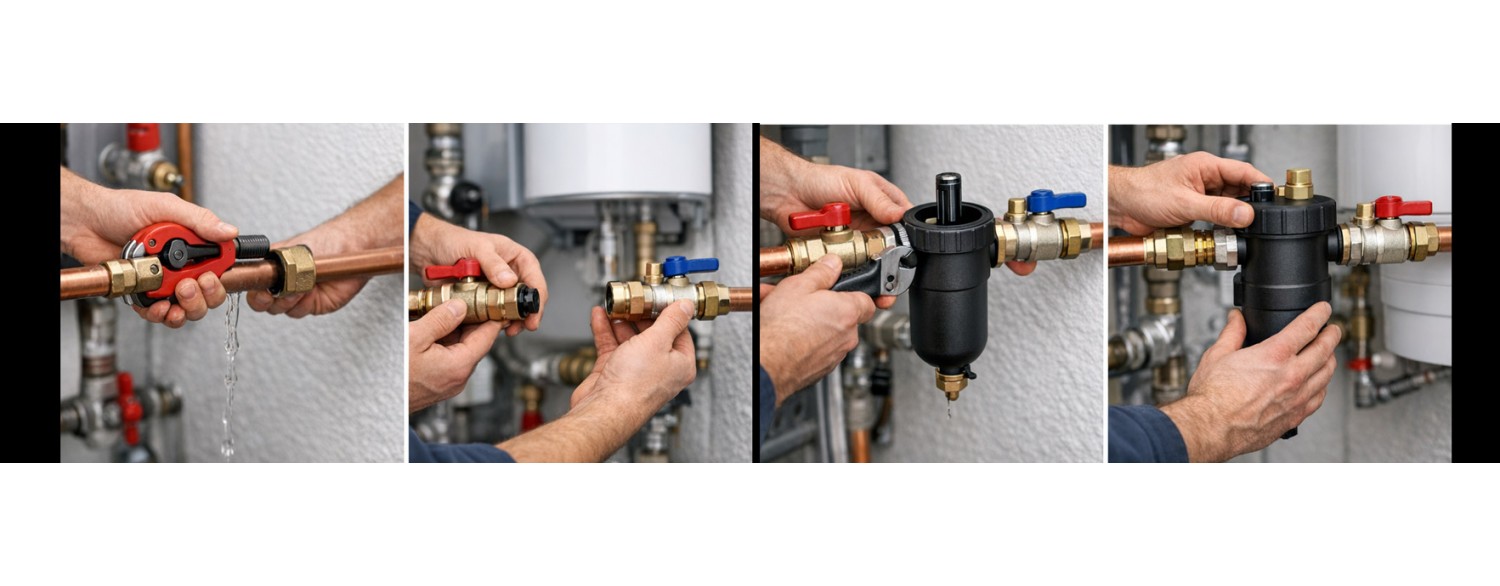

Se il filtro defangatore magnetico viene installato durante la realizzazione dell’intero impianto di riscaldamento, l’operazione è semplice. Se invece si tratta di installarlo su un impianto esistente, è necessario iniziare svuotando l’impianto dall’acqua – oppure almeno il tratto in cui avverrà l’installazione, se può essere isolato tramite valvole.
È necessario tagliare un tratto di tubo della lunghezza richiesta. Questa dovrebbe essere indicata nelle istruzioni del filtro specifico oppure, in alternativa, può essere misurata includendo il filtro e le valvole di intercettazione.
✅ Importante: questa operazione va eseguita con attenzione. Un errore comune dei non professionisti è tagliare uno spazio troppo grande. È meglio che sia leggermente più corto, perché può essere allungato, piuttosto che troppo lungo.
Dopo aver eseguito questa operazione, installare le valvole all’ingresso e all’uscita.
Il raccordo (adattatore del filtro defangatore magnetico) deve essere inserito tra le valvole e collegato in modo ermetico.
✅ In questa fase è fondamentale che la direzione del flusso dell’acqua sia conforme alla freccia indicata sul raccordo. Solo in questo modo il filtro funzionerà correttamente senza generare eccessive perdite di carico idrauliche.
Successivamente, utilizzando la chiave, serrare la parte restante del filtro defangatore magnetico, ovvero la camera e il suo coperchio. Prestare attenzione alla guarnizione, che ha il compito di sigillare la filettatura tra il raccordo e il resto del filtro. Serrare con decisione, ma con sensibilità.
Una volta installato il filtro, aprire le valvole di intercettazione e riempire nuovamente l’impianto di riscaldamento con acqua. A questo punto è necessario sfiatare il filtro utilizzando lo sfiato.
Dopo lo sfiato del filtro defangatore magnetico, verificare l’assenza di eventuali perdite, soprattutto nei punti di collegamento. Il controllo della tenuta non dovrebbe essere effettuato una sola volta: si consiglia di ripetere la verifica dopo un periodo compreso tra 6 e 24 ore. In questo modo anche eventuali micro-perdite potranno essere individuate. È possibile tornare a controllare tranquillamente il giorno successivo.
✅ Un filtro defangatore magnetico correttamente installato deve trovarsi in posizione verticale, indipendentemente dalla posizione del tubo su cui è montato.
Se non sono presenti perdite, si può ritenere che il filtro defangatore magnetico sia stato installato correttamente e funzioni come previsto.
