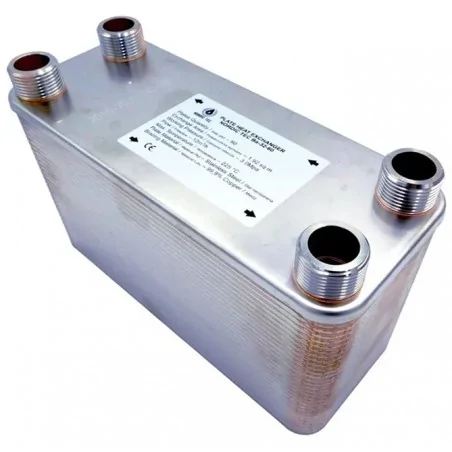

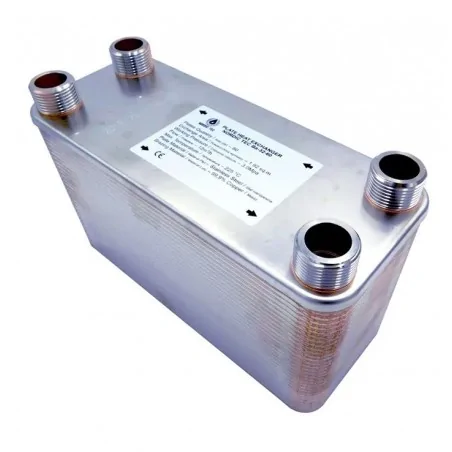

Scambiatore di calore a piastre Nordic Tec Ba-115-110 - 4x 2", 110 piastre
Scambiatore di calore DN50 in acciaio brasato con rame, connessioni da 2", 110 piastre
Dati tecnici - Scambiatore di calore a 110 piastre - NORDIC TEC Ba-115-110
- Acciaio inossidabile L316
- Materiale di brasatura: rame (99,99%)
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 45 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
- Diametro delle connessioni: 2 pollici | BSP
Superficie di scambio termico dello scambiatore a piastre Ba-115-110: 12,65 m²
in confronto ad altri scambiatori a piastre di questa serie - Ba-115 2"
Dimensioni:
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 279 mm

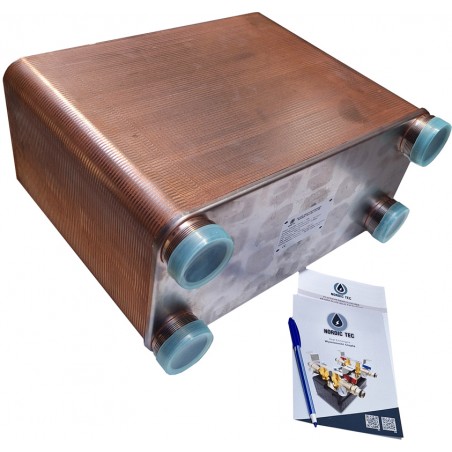

Lo scambiatore di calore Nordic Tec con 110 piastre è progettato per funzionare in controcorrente
Durante l'installazione dello scambiatore di calore sopra menzionato, sia in un impianto di riscaldamento che di raffreddamento, è importante ricordare che si tratta di un classico scambiatore di calore a controcorrente, come tutti gli scambiatori a piastre Nordic Tec. Ciò significa che, nella connessione di alimentazione, possiamo scegliere un qualsiasi canale, ma indipendentemente dalla scelta, il fluido nel secondo canale deve fluire in direzione opposta rispetto al canale di alimentazione. In altre parole, i fluidi nei due canali dello scambiatore di calore a piastre devono scorrere in direzioni opposte.
Ignorare la regola della controcorrente è ancora un errore comune nelle installazioni di scambiatori di calore e porta principalmente a una riduzione della capacità di trasferimento del calore. Si stima che uno scambiatore di calore a piastre collegato in modalità cosiddetta "parallela" (con entrambi i fluidi che scorrono nella stessa direzione) perda circa il 30-40% della sua efficienza. Solo gli scambiatori di calore progettati specificamente per il flusso parallelo devono essere collegati in questo modo, e il produttore dovrebbe specificarlo chiaramente.
