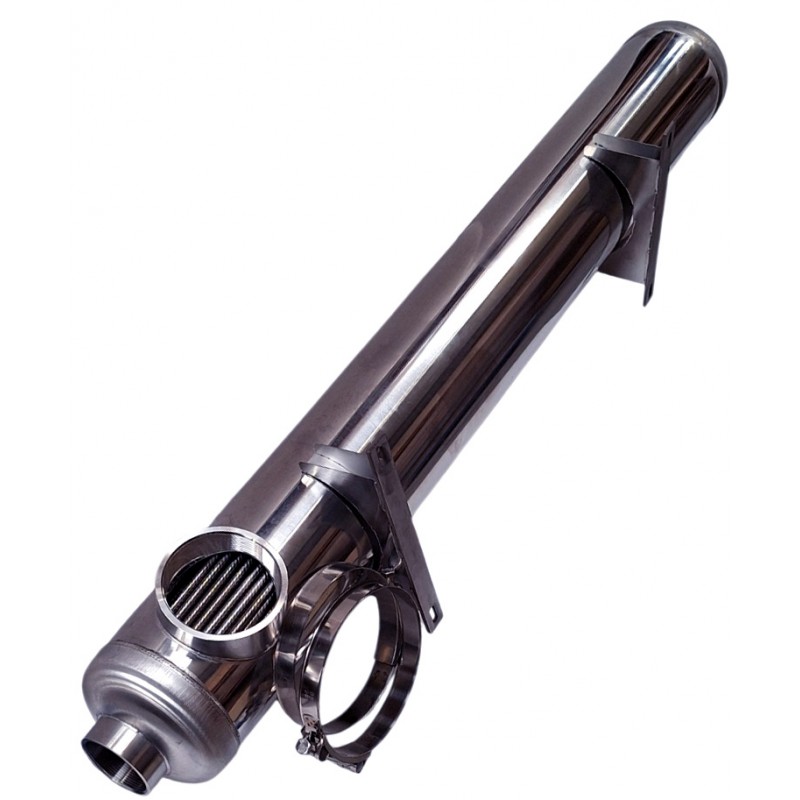

Grande scambiatore di calore per il riscaldamento della piscina Nordic Tec B2400
Scambiatore di calore a fascio tubiero B2400 per il riscaldamento dell'acqua della piscina - 704 kW
Potenza nominale: 704 kW (2400 kBTU/h)
Quando si utilizza il glicole come fluido termovettore, l'efficienza dello scambiatore di calore per piscine si riduce al 84-92%, a seconda della concentrazione di glicole.
- La potenza nominale di 704 kW dello scambiatore viene ottenuta con un sistema acqua-acqua, mantenendo una differenza di temperatura di 60,0 °C tra i due fluidi, garantendo così il 100% di efficienza.
Efficienza - in caso di differenza di temperatura tra i media:
- per 50 °C = 85 % | 595 kW
- per 40 °C = 70 % | 490 kW
- per 30 °C = 55 % | 385 kW
- per 20 °C = 35 % | 245 kW
Materiale: Scambiatore in INOX 316L (100%) - progettato per funzionare con acqua clorata, anche altamente clorata.
Destinazione (fluidi) - lo scambiatore a fascio tubiero per piscina B2400 ✅ è progettato per l'acqua dolce, l'uso con acqua contenente additivi di sale o acqua di mare non è raccomandato.
Flussi nominali:
- Fluido termovettore / lato della fonte di calore: 267 l/min
- Fluido riscaldato / acqua della piscina: 1690 l/min
Pressione di esercizio / Pressione di prova: fino a 6 bar / fino a 10 bar
Attacchi per i fluidi / acqua:
- 2x 2 pollici
- 2x 4 pollici

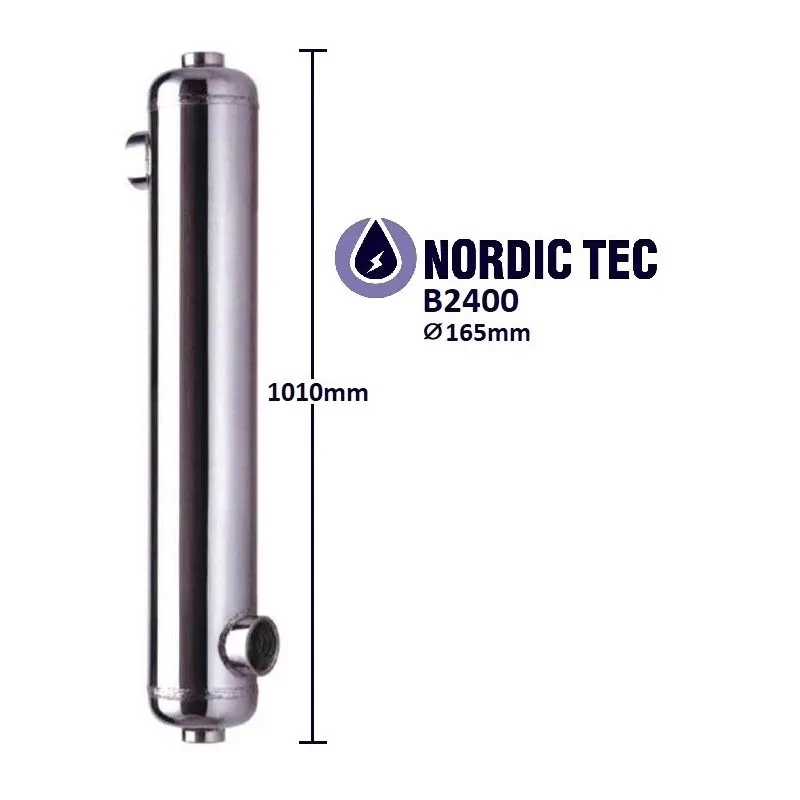

Dimensioni:
- Lunghezza con raccordi dell'acqua: 1010 mm
- Diametro: 165 mm
Modalità di collegamento degli scambiatori di calore per piscina B2400 704 kW

- K1 - ingresso del fluido termico
- K2 - uscita del fluido riscaldato
- K3 - ingresso del fluido da riscaldare
- K4 - uscita del fluido termico
Gli scambiatori di calore per piscine vengono installati in configurazione a flusso inverso, come illustrato nell'immagine sopra, per ottimizzare l'efficienza del trasferimento termico.
