Scambiatore di calore a 90 piastre NORDIC TEC Ba-27-90 5/4" 500kW

Scambiatore a 90 piastre per pompa di calore / caldaia | Ba-27-90 1 1/4"

Scambiatore di calore Nordic Tec Ba-27-90 utilizzato spesso per pompe di calore e caldaie

Dettagli tecnici:

• 90 Piastre in materiale S316L (acciaio inox), brasate con rame 99,9% Cu
• Collegamenti: 4x 5/4" (DN 32) | 1 1/4"
• Pressione operativa: fino a 30 bar / Pressione di prova: 45-60 bar

La pressione di esercizio indica la pressione massima a cui lo scambiatore di calore dovrebbe funzionare. Un valore di 30 bar significa che, in pratica, si tratta di uno scambiatore di calore liquido-liquido. Non dovrebbe essere utilizzato con fluidi ad alta pressione come il freon, i refrigeranti o gas simili (poiché tendono a lavorare a pressioni superiori a 30 bar).
La pressione di prova dello scambiatore è la pressione a cui è stato sottoposto brevemente durante i test di approvazione. Ciò non implica che lo scambiatore possa essere utilizzato a tali pressioni durante il funzionamento.

• Temperatura massima di esercizio: fino a +230°C
• Portata: 12 m³/h
• Superficie di scambio termico: 2,430 m²

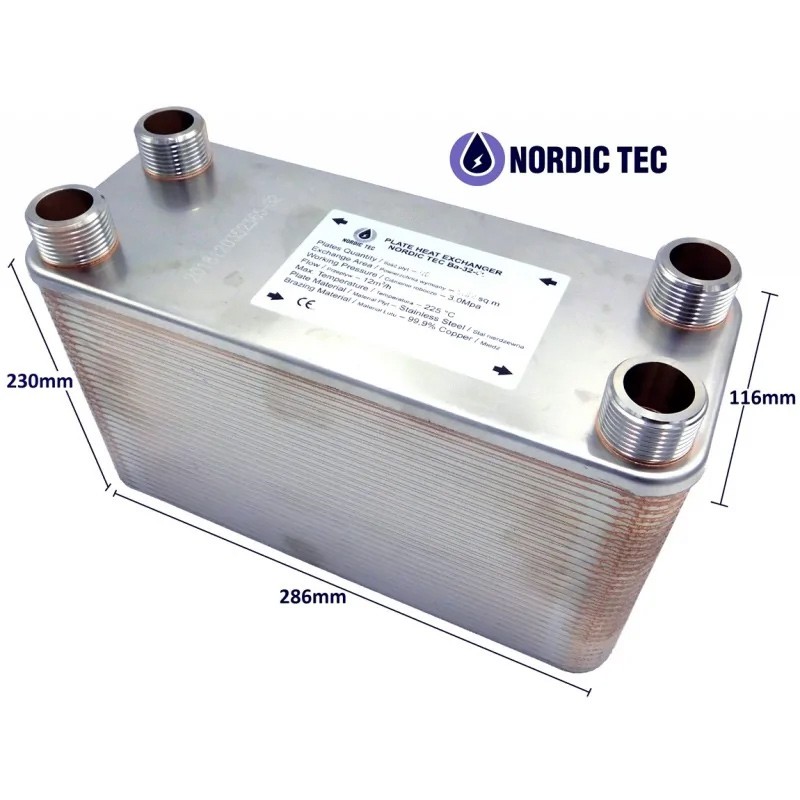

Dimensioni dello scambiatore termico a 90 piastre - Ba-27-90

(A) - 286 mm
(B) - 116 mm
 (F) - 230 mm
(C) - 234 mm
(D)  - 63 mm
