Scambiatore di calore a 90 piastre per caldaie o pompe di calore monoblocco
Nordic Tec Ba-32-90 - 4x 1", 90 piastre
Lo scambiatore di calore a piastre saldobrasate, Nordic Tec Ba-32-90, è progettato per supportare pompe di calore monoblocco (circuiti glicole-acqua) o altre soluzioni di trasferimento di calore particolarmente esigenti.

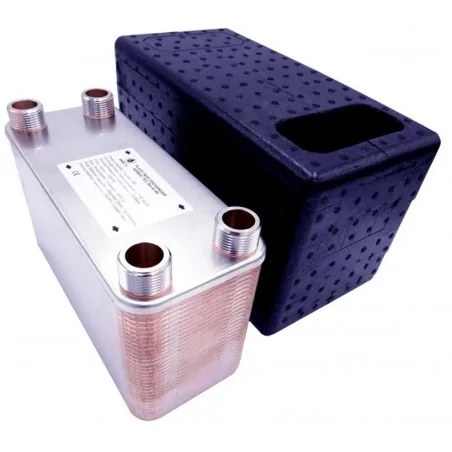

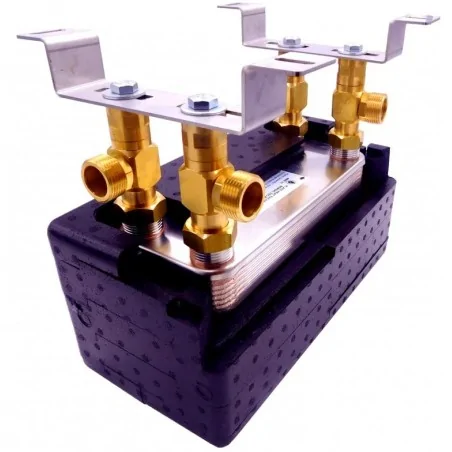

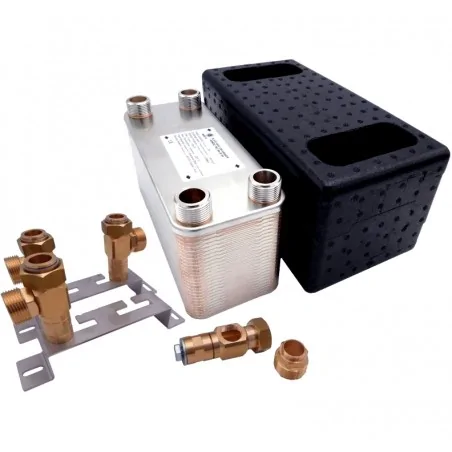

La foto mostra lo scambiatore di calore Nordic Tec Ba-32-90 come set completo, composto da isolamento,

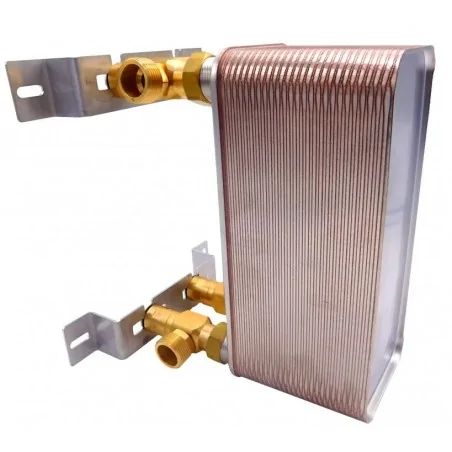

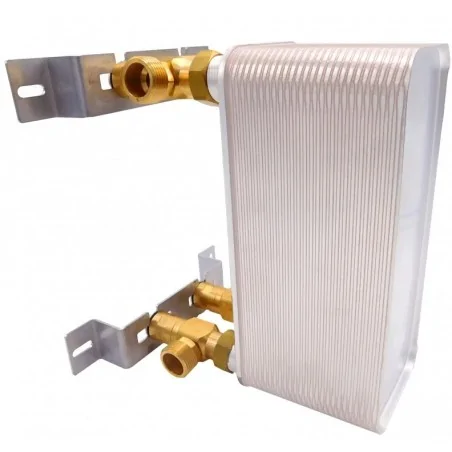

set di montaggio a parete + valvole a sfera con termometro incluso. Gli accessori sono opzionali.
Lo scambiatore a 90 piastre ha una potenza nominale di 500 kW, adatto per applicazioni ad alte prestazioni. È un modello a piastre saldobrasate, un classico scambiatore di calore liquido-liquido, disponibile nella versione solo scambiatore o nella variante con isolamento e supporto a parete con raccordi.
Dati tecnici - Scambiatore di calore a 90 piastre per caldaie o pompe di calore Ba-32-90
- Materiale delle piastre: Acciaio inossidable L316 (V4A)
- Materiale della brasatura: 99,99% Cu
- Piastre: acciaio - ogni piastra ha uno spessore di 0,4 mm
- Potenza termica nominale - 500 kW a seconda della temperatura di alimentazione.
In pratica, questo corrisponde a una potenza di caldaie intorno ai 90-100 kW, e in alcuni casi fino a 110 kW.
Per quanto riguarda le pompe di calore, la situazione è più complicata, poiché la scelta dipende dalle temperature di esercizio richieste. Tuttavia, ci sono pompe di calore monoblocco con potenze che vanno da 10 kW a 22 kW (per circuiti a glicole-acqua) o da 12 kW a 24 kW (per circuiti acqua-acqua).
- Gamma di temperatura: da -185 gradi a +230 gradi Celsius
- Portata d'acqua: max. 12 m³/h | 12 000 l/h
- Pressione di esercizio: <30 bar (testato a 45-60 bar) - scambiatore a piastre liquido-liquido
La pressione massima consentita è di 30 bar, quindi questo scambiatore di calore è adatto per collegare sistemi di pompe di calore monoblocco a glicole con impianti di riscaldamento centralizzato, ma non è indicato per i gas (come il freon o altri refrigeranti, che tendono a funzionare a pressioni superiori a 30 bar).
- Diametro delle connessioni: 1 pollice | DN25
Scambio termico - superficie delle piastre dello scambiatore Ba-32-90: 2,88 m²
Come si può vedere nel grafico sopra, lo scambiatore di calore a 90 piastre Ba-32-90 è attualmente il modello con il maggior numero di piastre nella serie Ba-32, rendendolo anche lo scambiatore con la superficie di scambio termico più grande in questa categoria, pari a 2,88 m². Questa superficie gli consente di lavorare in grandi centrali termiche con unità di riscaldamento di grandi dimensioni, come caldaie con una potenza nominale di 90-110 kW (che operano con temperature di mandata standard di 50-60 gradi Celsius).
Tuttavia, lo scambiatore di calore Ba-32-90 funziona più comunemente come elemento di collegamento tra il circuito a glicole di una pompa di calore monoblocco e un sistema di riscaldamento centralizzato ad acqua, oppure connette due circuiti in un impianto di pompa di calore monoblocco in cui entrambi i lati operano con acqua (un caso meno frequente). In questa applicazione, lo scambiatore Ba-32-90 può funzionare con pompe di calore che vanno da 10 a 22 kW. Il range, naturalmente, dipende dalla temperatura a cui la pompa di calore è prevista per operare.
Se stai cercando modelli con una superficie maggiore, vale la pena dare un'occhiata alla serie più grande di scambiatori, che dispone anche di connessioni per fluidi di dimensioni maggiori, come la serie Ba-60, inclusi i modelli Ba-60-50 a 50 e Ba-60-60 a 60 piastre.
Uso più comune dello scambiatore a 90 piastre - non solo per pompe di calore
- Scambiatore di calore di grande superficie per impianti di riscaldamento centralizzato - con caldaie a carbone fino a circa 90 kW, caldaie a eco-pellet fino a circa 90-100 kW
- Scambiatore a piastre per separare la pompa di calore monoblocco dal sistema di riscaldamento centralizzato, utilizzando una pompa monoblocco con una capacità fino a 16-22 kW
- Separazione di caldaie a gas e caldaie a combustibili solidi - per creare un circuito corto e bilanciare le pressioni nel sistema di riscaldamento (funzione simile a quella di un separatore idraulico - collettore a bassa perdita)
- Collaborazione con riscaldatori a glicole in edifici e strutture più grandi, ad esempio in officine di riscaldamento o capannoni industriali, magazzini e simili
- Refrigerazione con l'uso di olio termico o fluidi simili

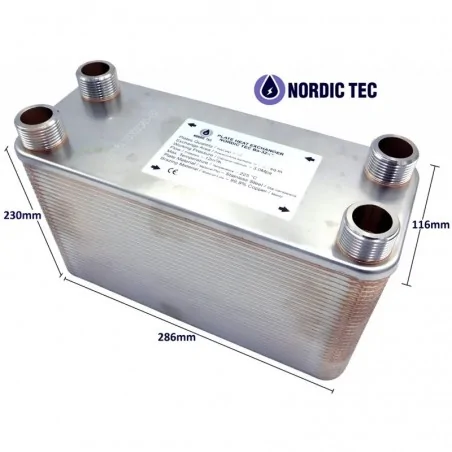

Dimensioni - Ba-32-90:
(A) - 286 mm
(B) - 116 mm
(F) - 230 mm
(C) - 243 mm
(D) - 72 mm
__
Scambiatore di calore Nordic Ba-32-90 - per quali pompe di calore è adatto?
Lo scambiatore di calore Ba-32-90 del catalogo Nordic Tec è promosso come scambiatore per pompe di calore, poiché questo è l'uso più comune che riscontriamo per questo modello. Si tratta di un modello per fluidi liquidi (non gassosi), quindi è uno scambiatore progettato per separare il circuito della pompa di calore dal sistema (ad esempio per proteggerla da un impianto aperto, come si fa quando si collegano moderne caldaie a gas a vecchi impianti aperti, ma ancora più spesso per separare il circuito a glicole della pompa di calore dal sistema di riscaldamento centralizzato). Non si tratta di uno scambiatore per il fluido refrigerante che lavora all'interno della pompa di calore o dei sistemi di climatizzazione.
Le pompe di calore possono essere (e spesso sono) di tipo monoblocco – solitamente funzionanti con glicole – ma anche di tipo split, più frequentemente utilizzate con acqua.
Scambiatori Ba-32-90 - quale potenza delle pompe di calore possono gestire?
La selezione di uno scambiatore a piastre per collegare una pompa di calore a un impianto di riscaldamento centralizzato e acqua calda sanitaria dipende strettamente dalla superficie delle piastre dello scambiatore. Il modello Ba-32-90 ha quasi 3 metri quadrati di superficie. In questo caso, la potenza massima delle pompe di calore che questo scambiatore può gestire per impianti ad alta temperatura è di circa 22-24 kW (considerando come alte temperature in questo caso specifico quelle di 50-55 gradi Celsius). Raramente le pompe di calore funzionano costantemente a temperature superiori.
La situazione cambia notevolmente se l'impianto è a bassa temperatura e la pompa di calore alimenta un edificio senza radiatori, con il calore distribuito direttamente attraverso collettori per riscaldamento a pavimento (un edificio riscaldato esclusivamente con riscaldamento a pavimento). Questi impianti sono alimentati a temperature di soli 30-35 gradi Celsius, e per trasferire una potenza adeguata in kW, il calcolo cambia. In questo caso, uno scambiatore a 90 piastre di dimensioni relativamente grandi può gestire pompe di calore con una potenza massima fino a 12 kW.
Molti professionisti e tecnici potrebbero considerare i nostri calcoli troppo conservativi, e in effetti le pompe di calore non richiedono spesso una selezione così cauta degli scambiatori. Tuttavia, si considera la durata dell'impianto nel corso di 2-3 o 5 stagioni, e sicuramente nel periodo di garanzia. L'obiettivo della selezione di uno scambiatore è garantire il suo funzionamento senza interruzioni per molti anni, anche 12 o 15 anni. Bisogna quindi tenere conto dell'invecchiamento naturale dei dispositivi e del loro graduale calo di efficienza nel corso degli anni. Questo spiega perché è consigliabile scegliere scambiatori con un certo margine.
Scambiatore per pompa di calore da 20 kW - 24 kW | Nordic Tec Ba-32-90
In conclusione, si può affermare che il Ba-32-90 è uno scambiatore per pompe di calore con una potenza massima di 20-24 kW, ovviamente per pompe monoblocco, in un circuito a glicole (consideriamo 20-22 kW) o in un circuito acqua-acqua (possiamo considerare fino a 24 kW). La differenza di scambio termico tra glicole e acqua è nettamente a favore dell'acqua, da cui deriva la maggiore efficienza dei sistemi acqua-acqua nella selezione dei dispositivi di scambio termico.
