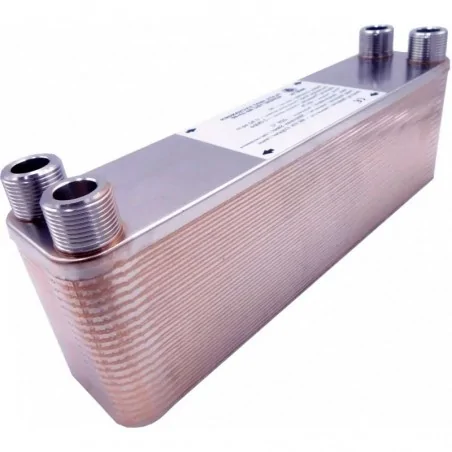

Scambiatore a 60 piastre brasato Nordic Tec Ba-23-60 - attacchi da 3/4"
Scambiatore a piastre brasato - disponibile opzionalmente con isolamento e supporto di montaggio per attacchi da 3/4".

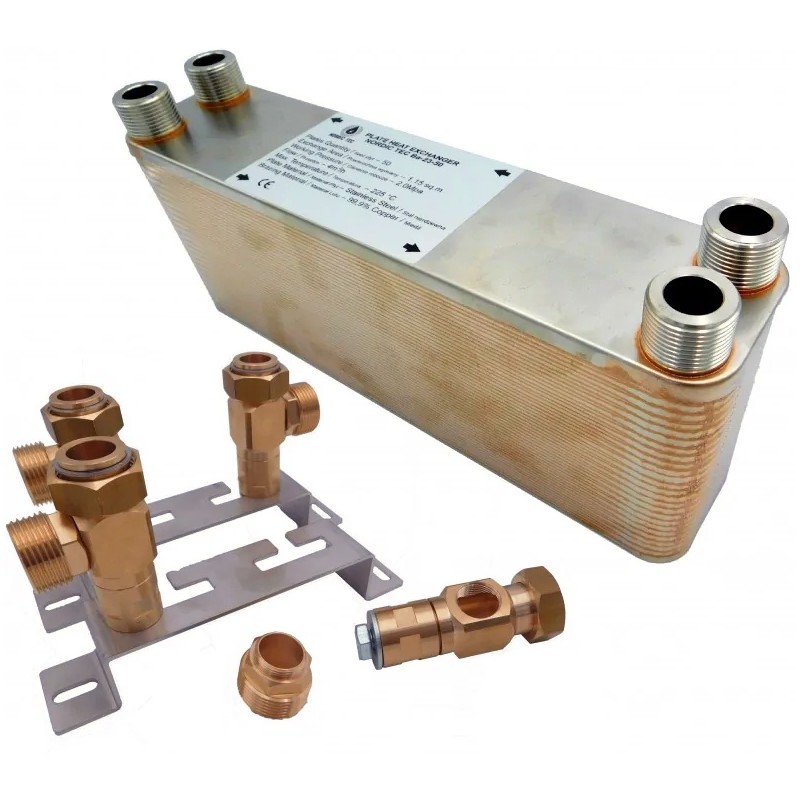

Set completo di scambiatore di calore a 60 piastre - Ba-23-60 con accessori
✅ Gli accessori sono opzionali - la scelta della variante si trova sopra il prezzo.
Dati tecnici - Scambiatore di calore a 60 piastre 3/4":
- Materiale delle piastre: Acciaio inossidabile L316
- Materiale di brasatura: Rame (99,99%)
- Intervallo di temperatura: <+230 gradi Celsius
- Pressione di esercizio: 20 bar (testato fino a 40 bar)
Il modello Ba-23-60 è uno scambiatore classico a 60 piastre per liquido-liquido e non è destinato all'uso con fluidi gassosi, in particolare quelli ad alta pressione o con tendenze a fluttuazioni di pressione, come i refrigeranti gassosi tipo R32, R134A, R290 e altri fluidi refrigeranti simili della serie R. Per tali applicazioni, dovrebbero essere utilizzati scambiatori di calore per freon, progettati per resistere a pressioni differenti.
- Portata: 4 m³/h
- Diametro delle connessioni: 3/4 pollici, DN 20
- Opzionalmente è possibile acquistare lo scambiatore a piastre con accessori di montaggio e isolamento
Superficie di scambio termico - dello scambiatore di calore a piastre Ba-23-60: 1,38 m²

Come si può vedere nel grafico sopra, lo scambiatore a 60 piastre è quasi il più grande tra gli scambiatori di calore regolarmente offerti della serie Ba-23. Se hai bisogno di uno scambiatore più grande, mantenendo però dimensioni relativamente piccole per gli attacchi (3/4"), in questa serie è disponibile anche la versione a 70 piastre, ossia lo scambiatore di calore Ba-23-70.
Scambiatori di calore a 60 piastre Ba-23-60 - quali sono le loro capacità per il funzionamento in un impianto di riscaldamento nella pratica?
Una superficie di scambio di 1,38 m² è già adeguata per gestire un edificio di diverse centinaia di metri quadrati. Può quindi lavorare sia con caldaie più grandi sia con pompe di calore. Tuttavia, è importante notare che questo scambiatore ha attacchi da 3/4", il che lo rende più adatto a impianti di riscaldamento che richiedono flussi non eccessivi ma una superficie di scambio relativamente ampia. Può essere un eccellente scambiatore per pompe di calore di potenza specifica, ad esempio 6 - 8 kW. Per le ragioni sopra indicate, può anche essere utilizzato come raffreddatore d'olio o in applicazioni simili di refrigerazione industriale.
Dimensioni - Nordic Tec Ba-23-60

(A) - 315 mm
(B) - 73 mm
(F) - 150 mm
(C) - 278 mm
(D) - 40 mm

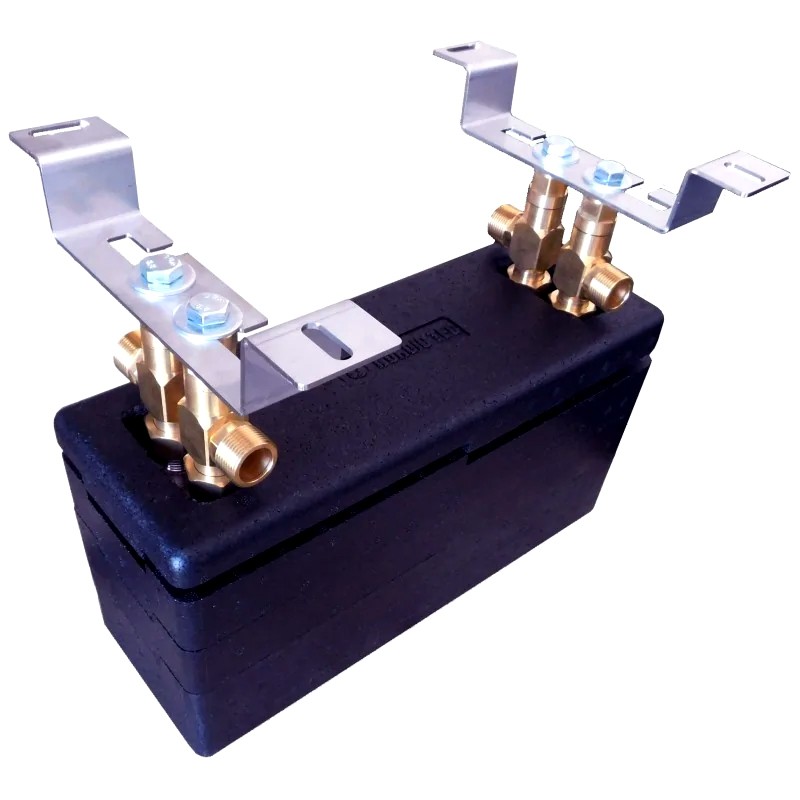

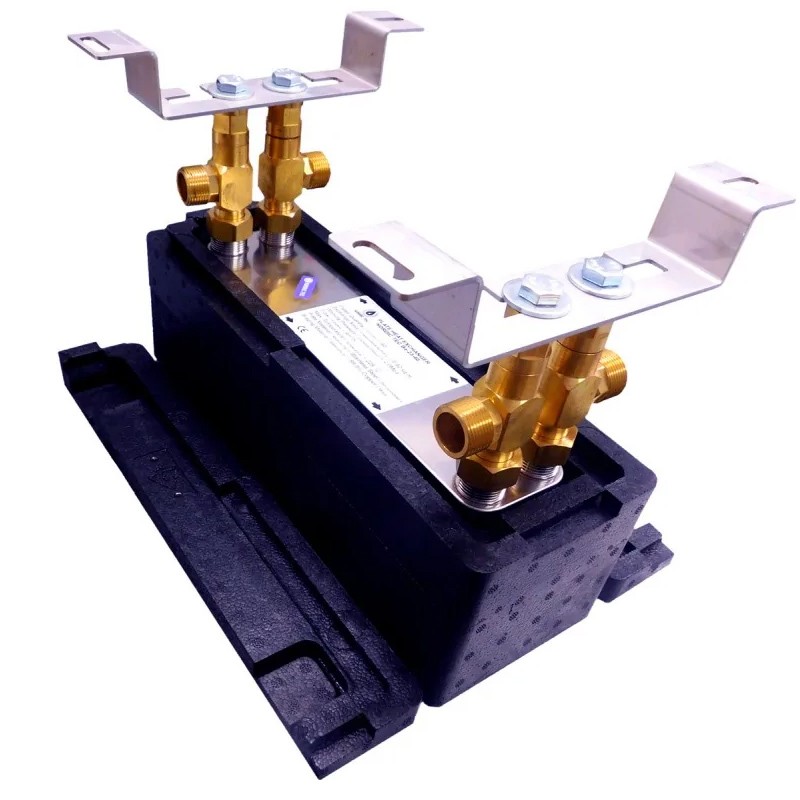

Scambiatore a piastre Ba-23-60 e accessori opzionali disponibili

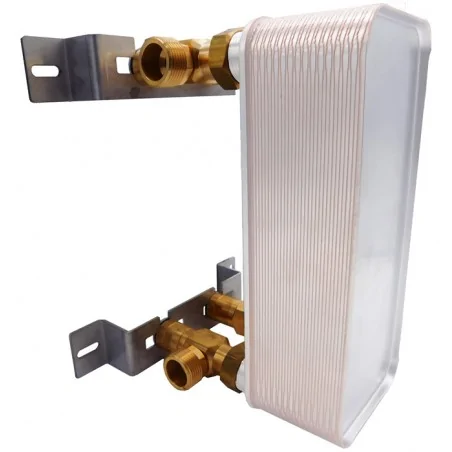

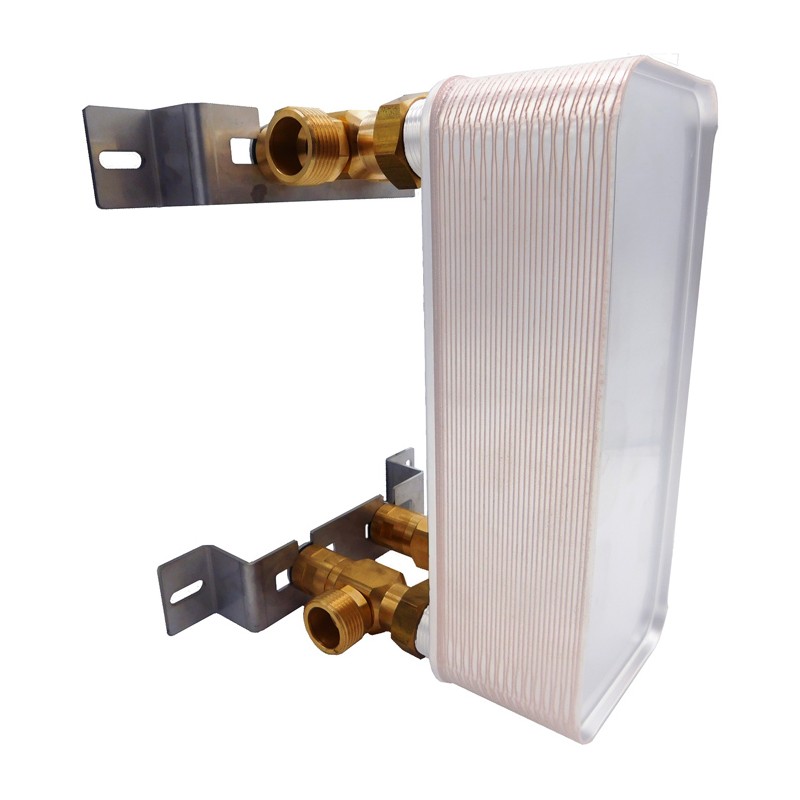

Lo scambiatore a piastre - Nordic Tec Ba-23-60 può essere acquistato opzionalmente con un supporto di fissaggio a parete per scambiatori (che include anche un set completo di raccordi che possono essere orientati a qualsiasi angolazione). Se sei un installatore, questo rappresenta un enorme risparmio di tempo. Scopri la nostra soluzione per il montaggio degli scambiatori di calore.

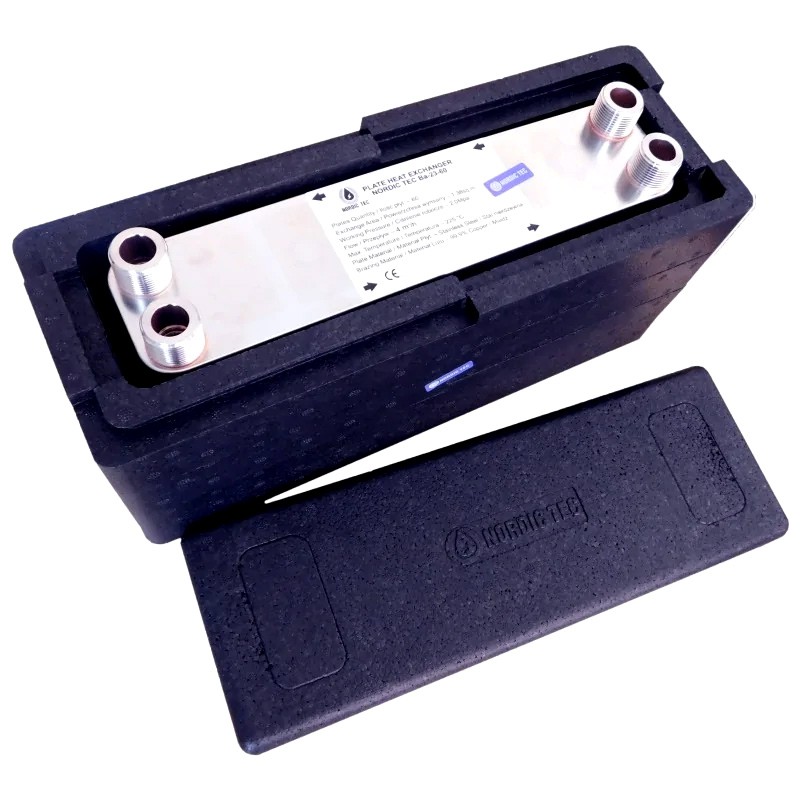

Per gli scambiatori a piastre è disponibile anche una copertura termica dedicata (isolamento), utile per ridurre la dispersione di calore nell'ambiente in cui opera l'apparecchio.
