Scambiatore di calore a 70 piastre con attacco da 3/4"

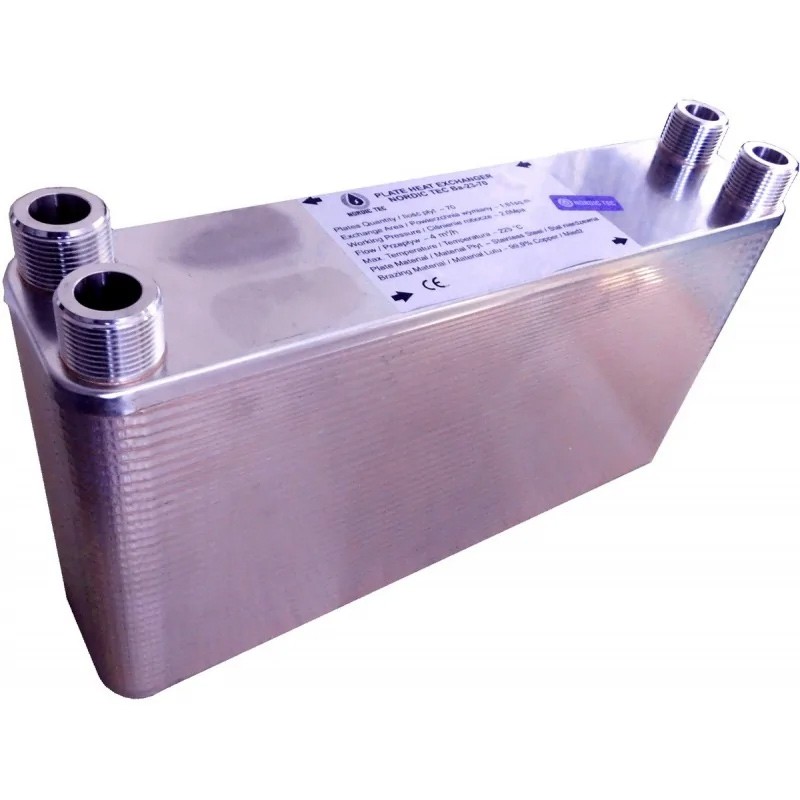

Scambiatore di calore - 70 piastre in acciaio - Nordic Tec Ba-23-70
attacchi / raccordi DN20 - 3/4 pollici

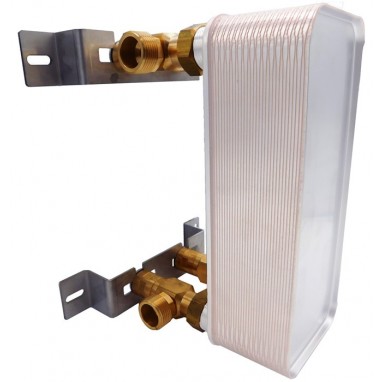

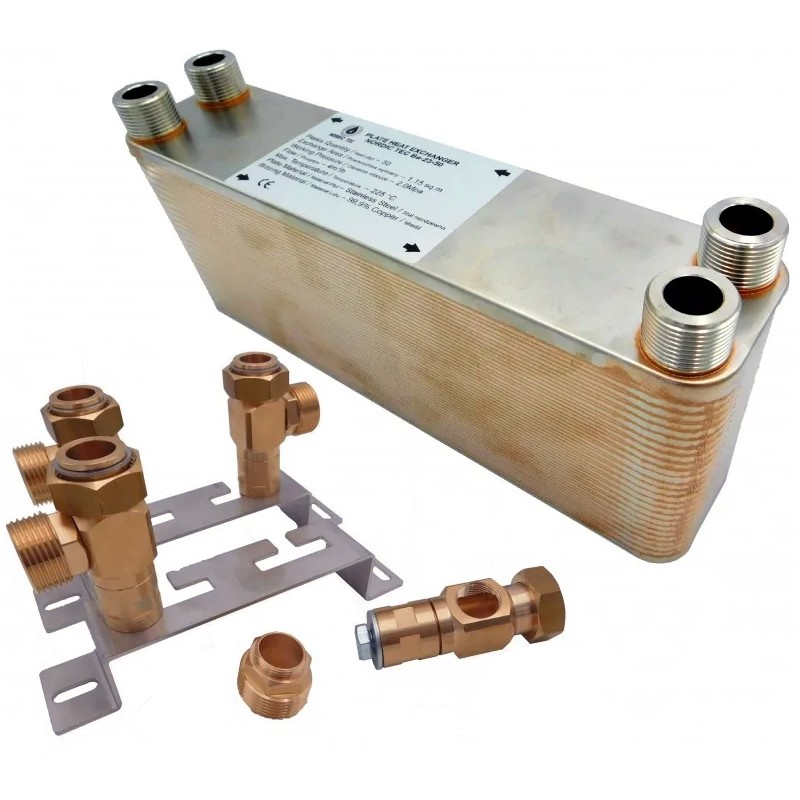

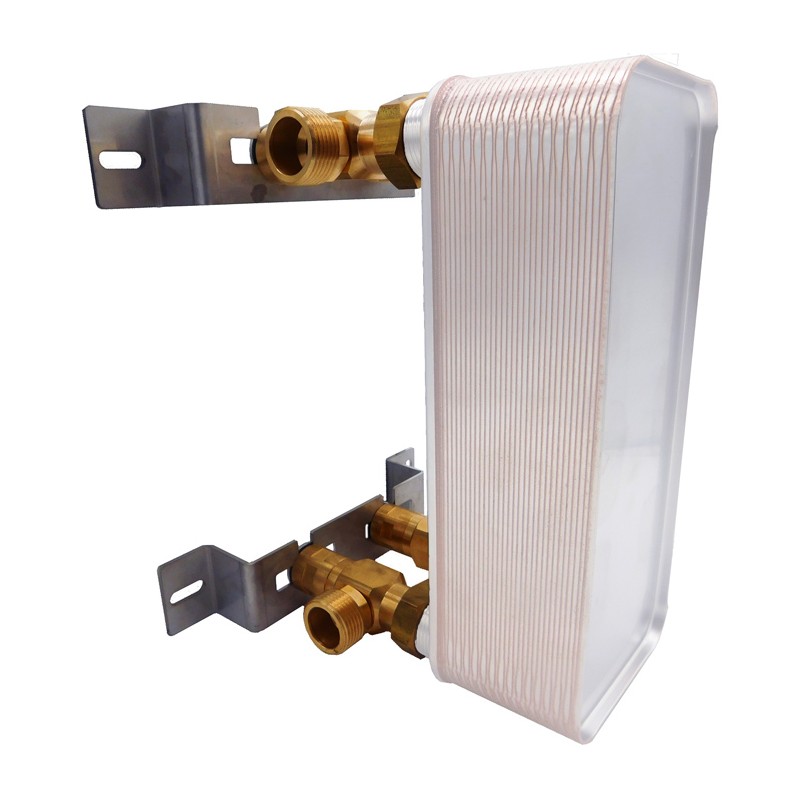

Set completo di scambiatore di calore a 70 piastre - Ba-23-70 con accessori
✅ Gli accessori sono opzionali - la scelta della variante si trova sopra il prezzo
Dati tecnici - Scambiatore di calore a 70 piastre 3/4" - Ba-23-70:
- Materiale delle piastre: Acciaio inossidabile L316
- Materiale di brasatura: Rame (99,99%)
- Intervallo di temperatura: <+230 gradi Celsius
- Pressione di esercizio: 20 bar (testato fino a 40 bar)
Il modello Ba-23-60 è uno scambiatore classico a 60 piastre per liquido-liquido e non è destinato all'uso con fluidi gassosi, in particolare quelli ad alta pressione o con tendenze a fluttuazioni di pressione, come i refrigeranti gassosi tipo R32, R134A, R290 e altri fluidi refrigeranti simili della serie R. Per tali applicazioni, dovrebbero essere utilizzati scambiatori di calore gas-acqua, progettati per resistere a pressioni differenti.
- Portata: 4 m³/h
- Diametro delle connessioni: 3/4 pollici, DN 20

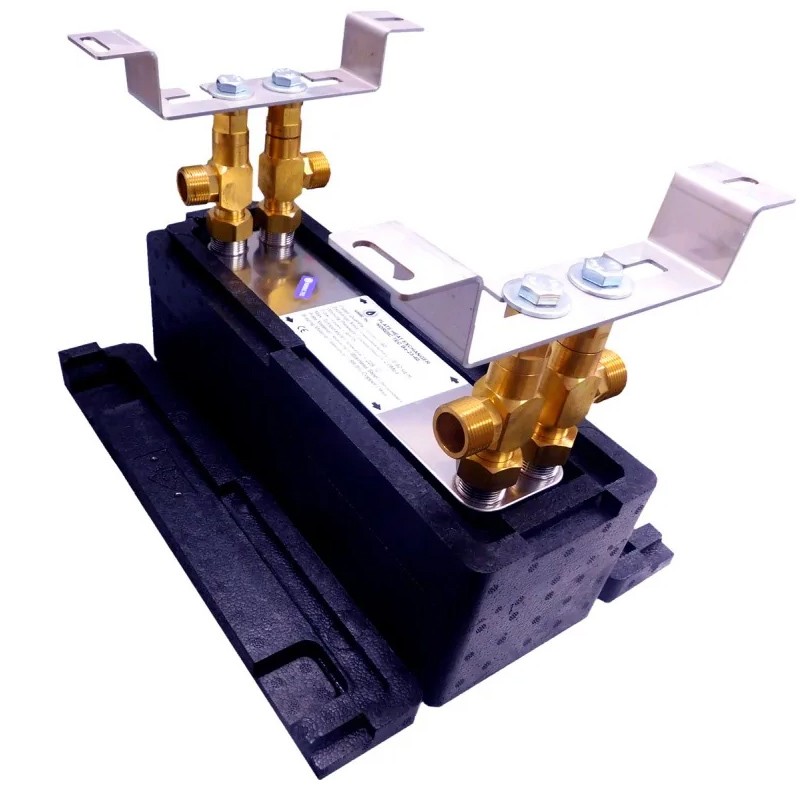

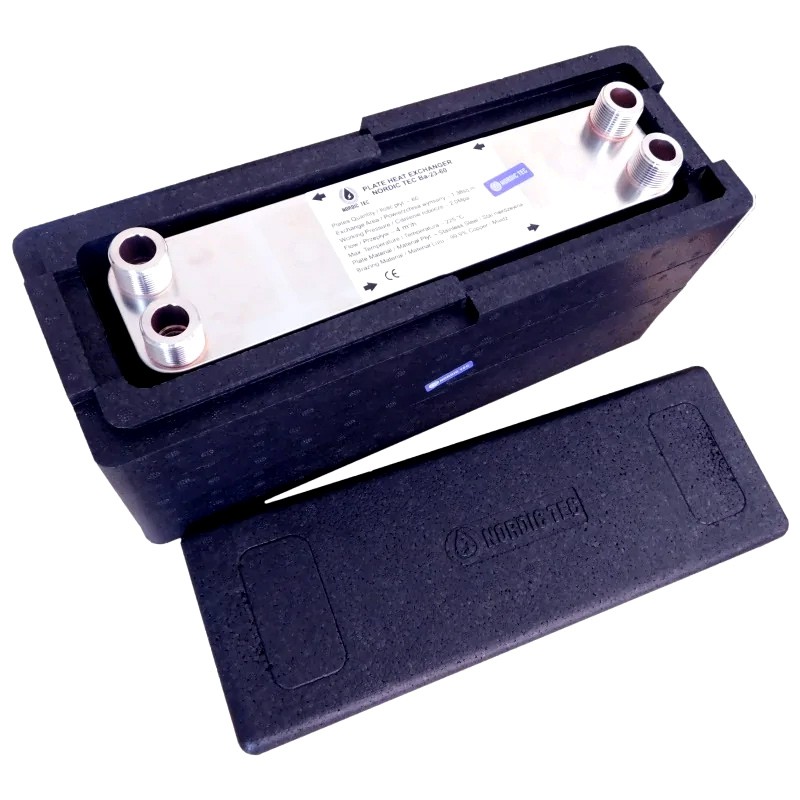

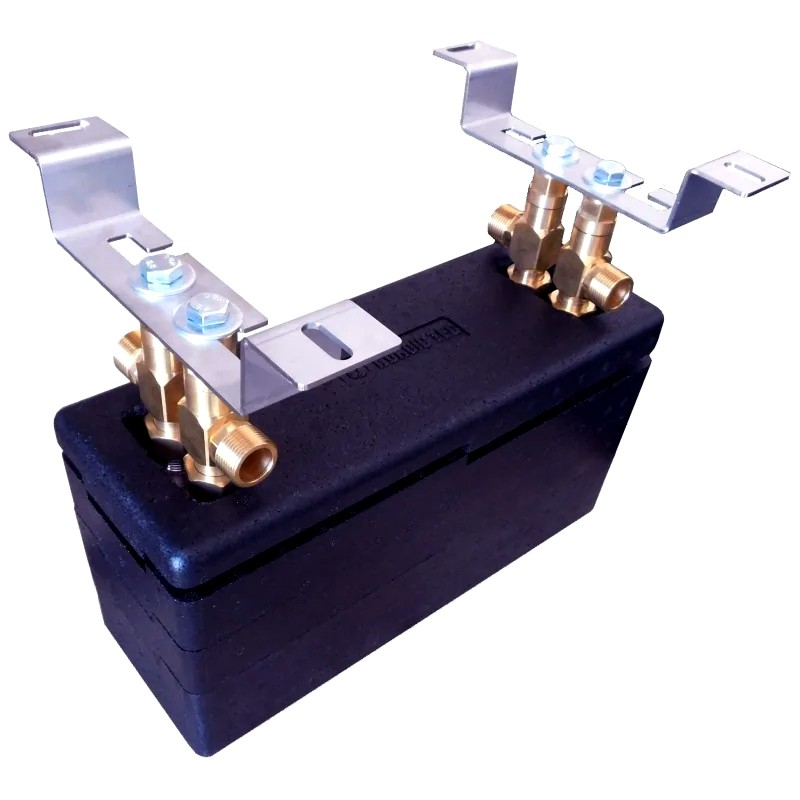

- Opzionalmente è possibile acquistare lo scambiatore a piastre con accessori di montaggio e isolamento
Superficie di scambio termico - dello scambiatore di calore a piastre Ba-23-70: 1,61 m²
Dimensioni - Nordic Tec Ba-23-70
(A) - 315 mm
(B) - 73 mm
(F) - 165 mm
(C) - 278 mm
(D) - 40 mm
________
Scambiatore a piastre Nordic Tec Ba-23-70 - in quali sistemi può essere utilizzato
Uno dei modelli più recenti introdotti dal produttore sul mercato nel 2022. È stato sviluppato in risposta alle richieste dei clienti, principalmente nel settore della refrigerazione, che cercavano un dispositivo con un flusso relativamente basso ma con una grande superficie. Infatti, il rapporto tra la superficie di scambio termico e il flusso appare impressionante rispetto ad altri scambiatori. Tradizionalmente, il modello Ba-23-70 con 70 piastre può essere acquistato con accessori come l'isolamento in EPP, staffe di montaggio e raccordi.
Un altro utilizzo molto appropriato per questo modello sono gli impianti di riscaldamento che operano a basse temperature di mandata (quindi piuttosto esigenti dal punto di vista dello scambio termico), ma che non richiedono un’elevata portata. Un esempio sono gli impianti alimentati da pompe di calore in edifici dove si è optato interamente per il riscaldamento a pavimento. Tra gli scambiatori con attacchi da 3/4", il modello Ba-23-70 è forse uno di quelli con la maggiore superficie di scambio sul mercato, almeno tra i modelli a distribuzione regolare.
