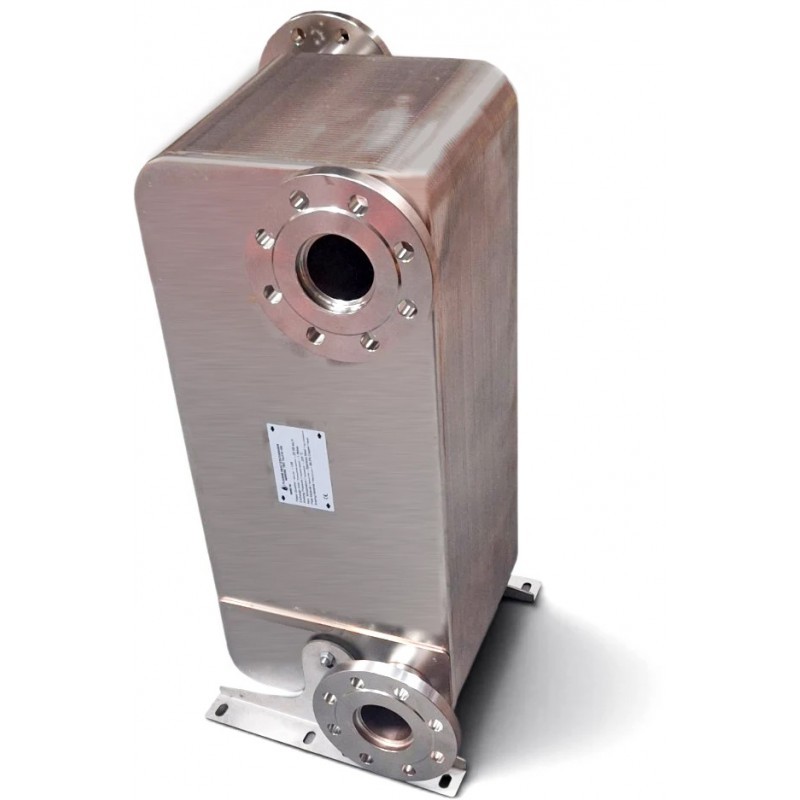

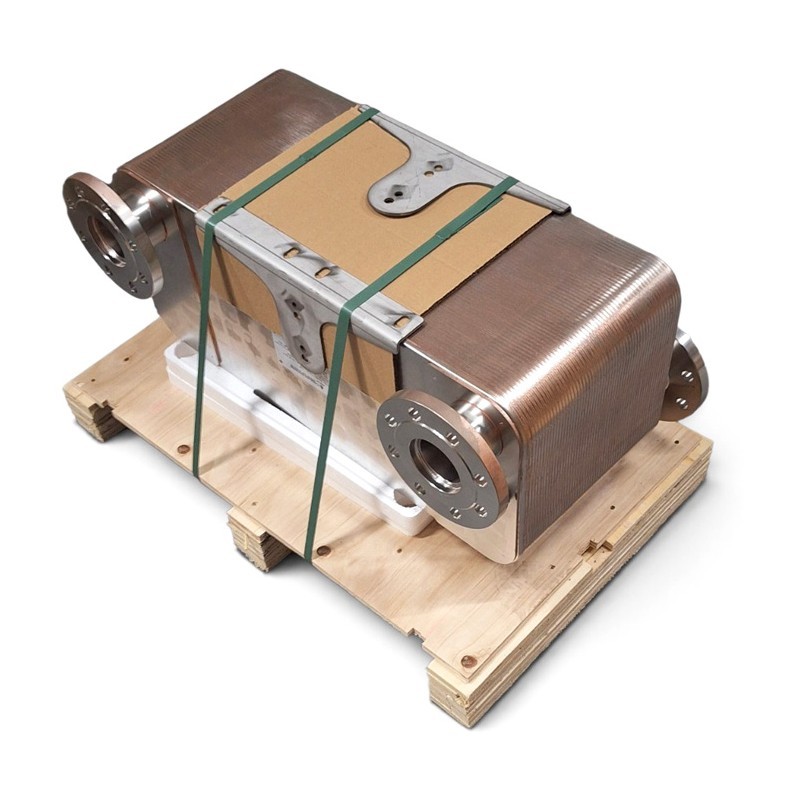

Scambiatore di calore flangiato Nordic Tec Fa-210-64 – flange DN65
Scambiatore di calore a piastre saldobrasato con attacchi flangiati al posto di quelli filettati. Si collega direttamente a valvole flangiate e tubazioni – in grandi centrali termiche, sottostazioni di teleriscaldamento e impianti industriali.
EN 1092-1 tipo 01 PN10/PN16 Acciaio inox 316 Piedini di appoggio inclusiconforme alla direttiva PED
Perché uno scambiatore con attacchi flangiati?
Flangia DN65
Sezione piena, senza riduzioni
Le quattro flange da 2,5" si abbinano alle comuni valvole flangiate. Non servono riduzioni né raccordi filettati, che aumentano le perdite di carico e il rischio di perdite.

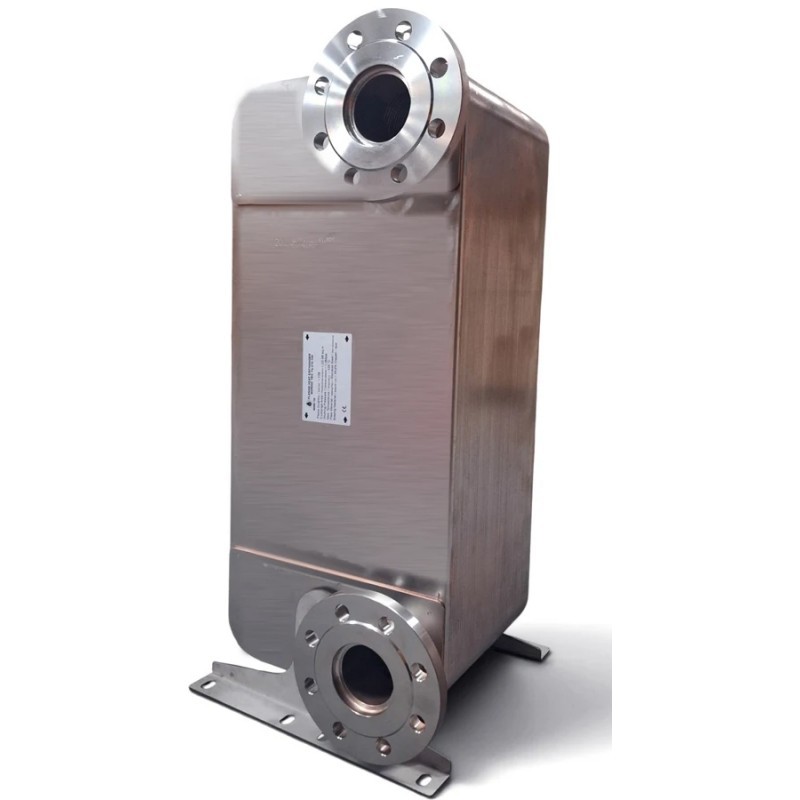

Scambiatore bifacciale 2 + 2
Attacchi su entrambi i lati

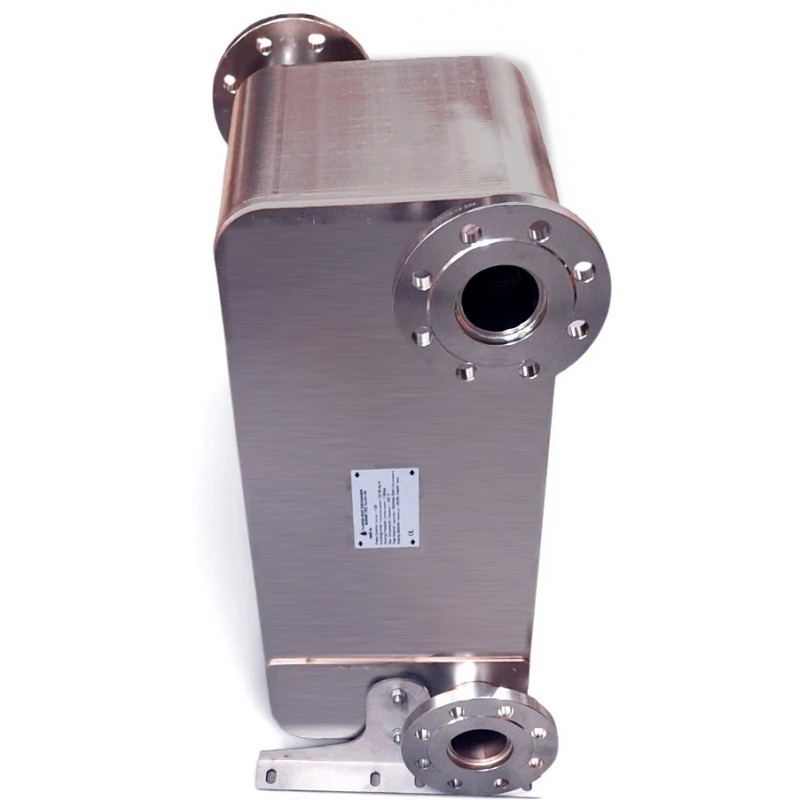

Due flange sulla piastra anteriore (F2, F4) e due su quella posteriore (Q1, Q3). Ogni circuito si collega da un lato diverso – per un percorso delle tubazioni ordinato nella centrale termica.
Ampia superficie: 13,44 m²
Grande superficie di scambio termico
64 piastre corrugate da 0,210 m² ciascuna generano un flusso turbolento. Il risultato è uno scambio termico efficiente con perdite di carico relativamente contenute.
Dati tecnici Nordic Tec Fa-210-64
| Numero di piastre |
64 |
| Attacchi |
4 × flangia DN65 (2,5"), EN 1092-1 tipo 01, PN10/PN16 |
| Superficie di scambio termico |
13,44 m² (0,210 m² / piastra) |
| Portata nominale |
120 m³/h |
| Pressione di esercizio / di collaudo |
10 bar / 20 bar |
| Campo di temperatura |
-190 / +225 °C |
| Materiale delle piastre |
acciaio inox 316, spessore 0,4 mm |
| Brasatura |
rame 99,9 % Cu, brasato in forno sottovuoto |
| Tipo di collegamento |
in controcorrente |
| Dimensioni (L × H) |
319 × 736 mm, base con piedini 358 mm |
| Interasse attacchi |
188 × 603 mm |
| Profondità |
168 mm (±3 mm) |
Dimensioni in mm. F2/F4 – attacchi anteriori, Q1/Q3 – posteriori. La profondità dipende dal numero di piastre (NP).
Campi di impiego del Fa-210-64
✓ Sottostazioni di teleriscaldamento e separazione dei circuiti di riscaldamento in grandi edifici
✓ Centrali termiche in edifici residenziali, commerciali e industriali
✓ Produzione di acqua calda sanitaria in caso di elevato fabbisogno
✓ Fluidi acqua–acqua o acqua con aggiunta di glicole
Installazione passo dopo passo
1 Prevedete una posizione accessibile da entrambi i lati. Gli attacchi si trovano davanti e dietro, quindi lo scambiatore non può essere addossato alla parete come un modello filettato della serie Ba.
2 Appoggiate lo scambiatore sui piedini su un pavimento piano o su un basamento.
3 Collegate i circuiti in controcorrente – con controflange DN65 secondo EN 1092-1, guarnizioni e bulloni per PN16.
4 Installate un filtro e valvole di intercettazione, così da poter pulire facilmente lo scambiatore da calcare e depositi.
L’intera serie Nordic Tec Fa-210
I modelli fino a 108 piastre hanno flange DN65, a partire dal Fa-210-120 flange DN80 (3").
| Modello |
Piastre |
Attacco |
Superficie |
Profondità |
| Fa-210-64 ◀ |
64 |
DN65 |
13,44 m² |
168 mm |
| Fa-210-80 |
80 |
DN65 |
16,80 m² |
207 mm |
| Fa-210-94 |
94 |
DN65 |
19,74 m² |
240 mm |
| Fa-210-108 |
108 |
DN65 |
22,68 m² |
275 mm |
| Fa-210-120 |
120 |
DN80 |
25,20 m² |
303 mm |
| Fa-210-132 |
132 |
DN80 |
27,72 m² |
332 mm |
| Fa-210-144 |
144 |
DN80 |
30,24 m² |
361 mm |
| Fa-210-156 |
156 |
DN80 |
32,76 m² |
390 mm |
Prima dell’ordine – limitazioni importanti
• Solo per circuiti liquido–liquido: lo scambiatore non è destinato a gas, gas fluorurati (F-gas) o refrigeranti.
• Nessun fluido aggressivo per l’acciaio inox o il rame, ad es. acqua non trattata, acqua di pozzo, piovana, di fiume o salata, acqua demineralizzata e acqua con prodotti chimici per piscina.
• Il Fa-210 non è previsto per il riscaldamento delle piscine.
Domande frequenti
In cosa si differenzia il Fa-210 dagli scambiatori della serie Ba?
Il principio di funzionamento è identico. Il Fa-210 ha flange al posto dei filetti e attacchi su entrambi i lati – ed è la serie più grande di Nordic Tec. In pratica viene impiegato solo in impianti di grandi dimensioni.
Quali flange sono adatte al Fa-210-64?
Controflange DN65 secondo EN 1092-1 con pressione nominale PN10 o PN16 – flange piane (tipo 01) o flange a collarino da saldare (tipo 11). Entrambe hanno le stesse dimensioni di collegamento.
Cosa significa la sigla Fa-210-64?
«Fa» indica uno scambiatore a piastre in acciaio inox con attacchi flangiati, «210» la superficie di scambio di 0,210 m² per piastra e «64» il numero di piastre.
