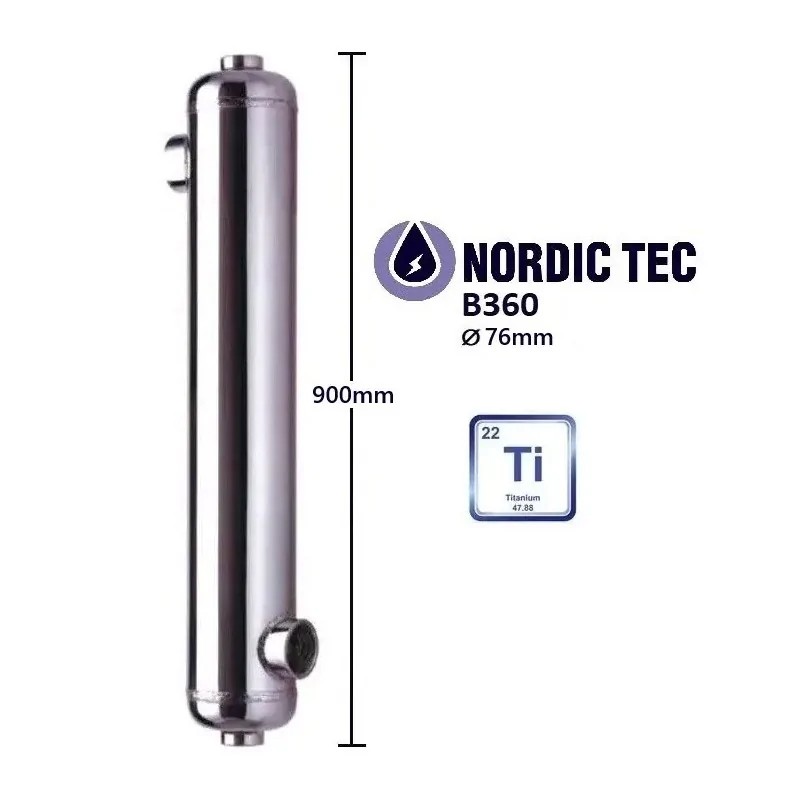

Scambiatore di calore in titanio per il riscaldamento di piscine salate Nordic Tec B360-Ti
Lo scambiatore di calore in titanio Nordic Tec B360-Ti è un dispositivo di alta qualità progettato per il riscaldamento efficiente di piscine con acqua salata o acqua di mare. Grazie all'uso del titanio, è resistente alla corrosione e all'azione di sostanze chimiche aggressive, garantendo una lunga durata e affidabilità. Il modello B360-Ti si caratterizza per un'elevata efficienza nello scambio termico, consentendo un riscaldamento rapido ed efficiente dell'acqua della piscina. Ideale per l'uso con pompe di calore, caldaie e altre fonti di calore.
Potenza dello scambiatore 110,0 kW
La potenza degli scambiatori di calore in titanio per piscine (così come quelli in acciaio) viene calcolata con una differenza di 60 °C tra i mezzi. Affinché lo scambiatore in titanio B360-Ti raggiunga 110 kW, la differenza tra il mezzo caldo e l'acqua della piscina deve essere proprio a questo livello. In caso di una differenza di temperatura inferiore tra i mezzi, le prestazioni degli scambiatori in titanio cambiano approssimativamente secondo il seguente schema:
- 50,0 °C = 85% | 93 kW
- 40,0 °C = 70% | 77 kW
- 30,0 °C = 55% | 59 kW
- 20,0 °C = 35% | 38 kW
Le stime di cui sopra si riferiscono a mezzi acqua/acqua, ovvero saranno diverse in caso di utilizzo di miscele antigelo.
Superficie di scambio termico dello scambiatore di calore in titanio B360 : 0,850 m²
Lo scambiatore di calore in titanio B360 ha una superficie di scambio termico di 0,850 m², che garantisce un'efficienza adeguata nel trasferimento di energia termica nella tecnica di riscaldamento specifica per le piscine. Grazie alla costruzione in titanio, la superficie dello scambiatore è resistente alla ruggine e si adatta perfettamente a piscine con acqua salata o di mare. La sua costruzione compatta e l'efficienza lo rendono una scelta eccellente per i sistemi di riscaldamento delle piscine.
Materiale di costruzione degli scambiatori B360-Ti
Gli scambiatori B360-Ti, come altri modelli Nordic Tec della serie -Ti, sono realizzati interamente in titanio. Si tratta di titanio puro senza aggiunta di altri materiali. Questo materiale è stato utilizzato sia per la realizzazione dei tubi e del mantello del dispositivo, sia per le connessioni.
Pressione di prova - 10 bar, pressione di esercizio - 6 bar (scambiatore a bassa pressione)
Connessioni del dispositivo:
- 2x 1 1/2" GW - connessioni del fluido termovettore - K1 e K4
- 2x 2" GW - connessioni del fluido riscaldato - K3 e K2
Portata nominale
- fluido termovettore - 48,0 l/min
- fluido riscaldato - 358,0 l/min
Temperatura massima di esercizio - fino a 207 °C
Elevata portata con basse perdite di pressione
Progettato con capacità di autopulizia
Collegamento suggerito per lo scambiatore di calore in titanio B360-Ti all'impianto di riscaldamento
- K1 - ingresso del fluido termovettore
- K2 - uscita del fluido riscaldato
- K3 - ingresso del fluido riscaldato
- K4 - uscita del fluido termovettore
Il collegamento dello scambiatore di calore in titanio B360-Ti all'impianto di riscaldamento dovrebbe garantire un flusso ottimale e un'efficienza nello scambio termico, ottenibile solo con un collegamento in controcorrente (come mostrato nello schema sopra). Nel circuito di riscaldamento si consiglia di utilizzare una pompa di circolazione per garantire un flusso costante del fluido termovettore. Lo scambiatore in titanio deve essere collegato alla fonte di calore (pompa di calore, caldaia a gas, sistema solare o altro) rispettando i parametri di temperatura e portata adeguati alle dimensioni della piscina. Per proteggere dall'accumulo di impurità, è consigliabile utilizzare un filtro e valvole di regolazione appropriate.
