Scambiatore di calore a 60 piastre per riscaldamento Ba-16-60
Scambiatore di calore Nordic Tec Ba-16-60 1 pollice

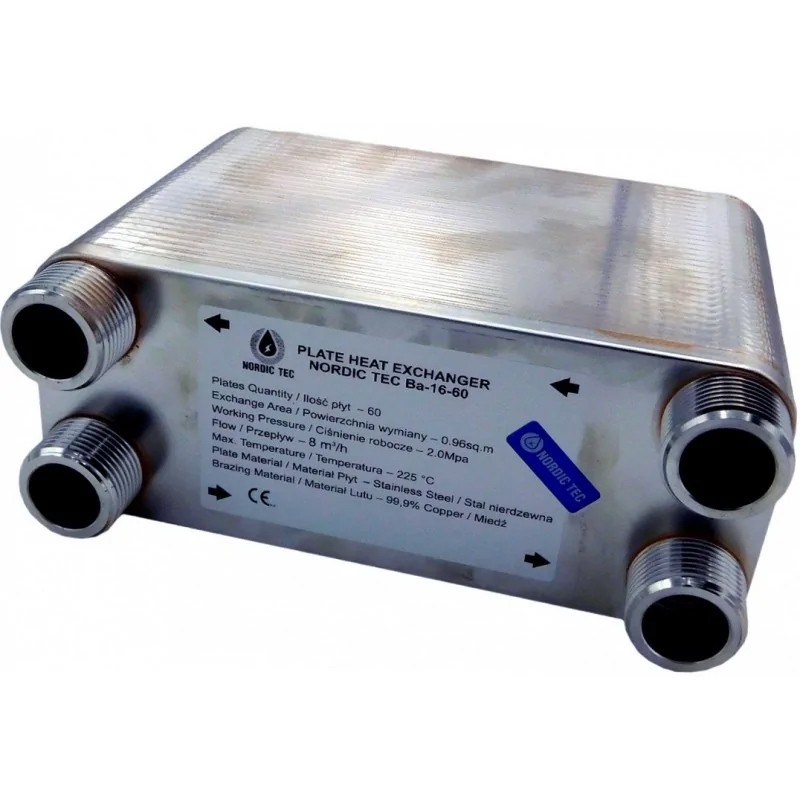

Dati tecnici - Scambiatore di calore con 60 piastre NORDIC TEC Ba-16-60:
- Materiale delle piastre: Acciaio INOX L316
- Materiale di brasatura: rame (99,99%)
- Piastre: acciaio - ogni piastra spessa 0,4 mm
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 8 m³/h | 8000 l/h
- Pressione di esercizio: 20 bar (-> testato a 40 bar)
Superficie delle piastre dello scambiatore di calore Ba-16-60: 0,96 m²
La superficie di scambio termico - ovvero semplicemente la superficie delle piastre dello scambiatore di calore a 60 piastre offerto in questa proposta - è di 0,96 metri quadrati ed è uno dei modelli più grandi della serie Ba-16.
Nel 2024, l'azienda Nordic Tec ha introdotto nel catalogo regolare anche lo scambiatore di calore Ba-16-70 con 70 piastre, per una superficie totale di 1,12 m².
Dimensioni - Scambiatore Ba-16-60
(A) - 220 mm
(B) - 90 mm
(F) - 144 mm
(C) - 180 mm
(D) - 52 mm
__________________
Accessori consigliati per lo scambiatore di calore - scelta opzionale:
Valvola a sfera di intercettazione da 1 pollice con termometro per l'installazione con scambiatore di calore a piastre
Prima di installare dispositivi come lo scambiatore di calore a piastre, è consigliabile considerare il montaggio di valvole, per poter bloccare l'afflusso d'acqua e rimuovere l'unità dal sistema in caso di guasto. Questo vale anche per apparecchi che raramente si guastano, come gli scambiatori di calore, poiché qualsiasi dispositivo può richiedere manutenzione. Installando le valvole, è possibile rimuovere lo scambiatore senza dover svuotare l'intero impianto d'acqua, consentendo la pulizia necessaria. In teoria, lo scambiatore di calore a piastre dovrebbe essere pulito ogni 12-18 mesi.
Si consiglia di installare termometri all'ingresso e all'uscita dello scambiatore di calore per monitorare l'efficienza dello scambio termico. I termometri consentono di diagnosticare eventuali problemi e di intervenire, ad esempio, pulendo lo scambiatore o regolando il flusso delle pompe nel caso di un calo di temperatura nello scambiatore.

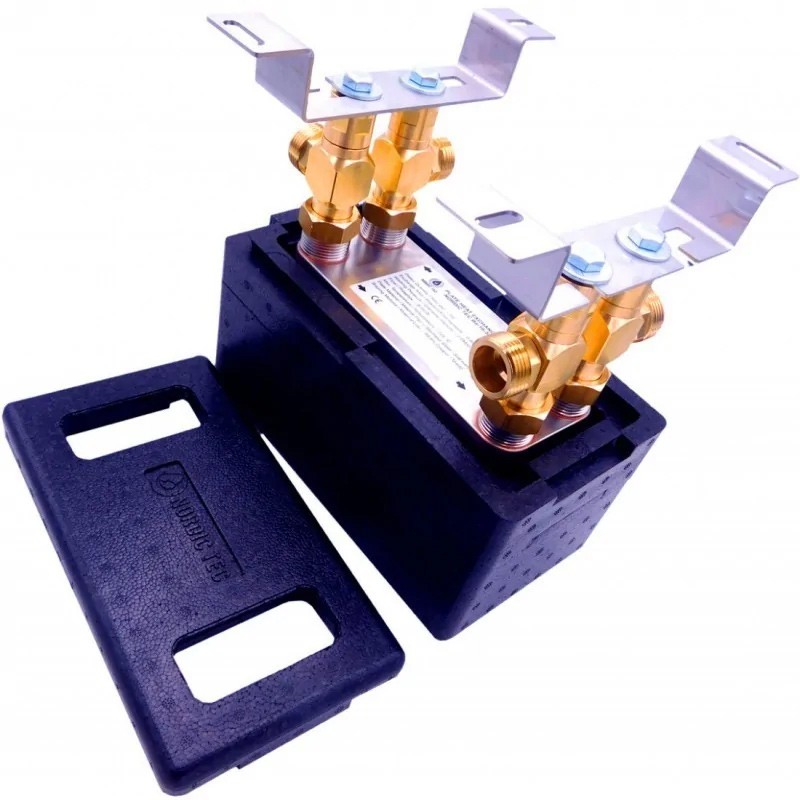

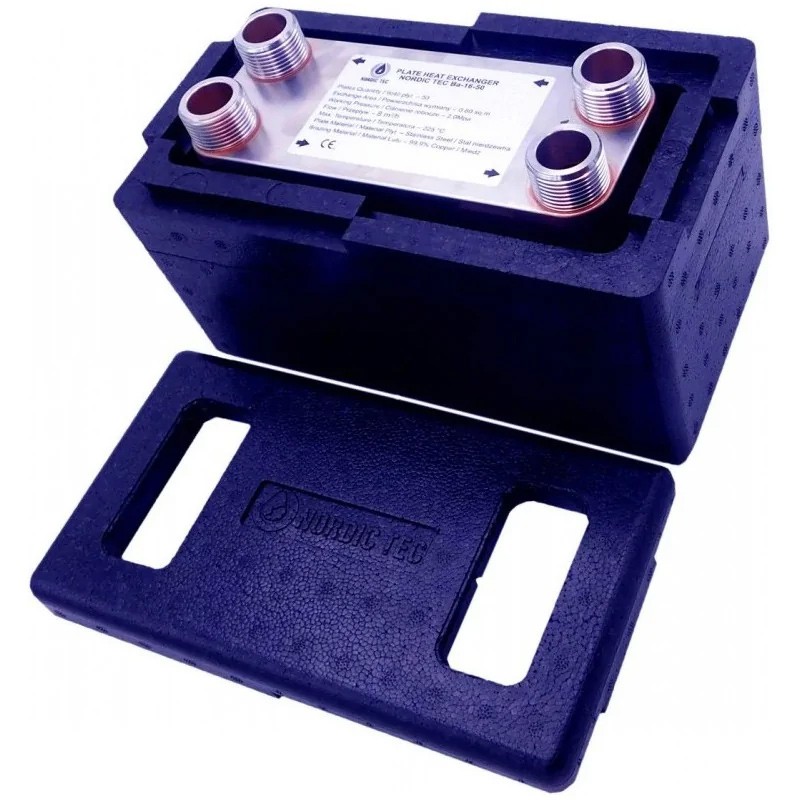

Isolamento termico per lo scambiatore di calore a 60 piastre
L'isolamento per lo scambiatore Ba-16, realizzato in schiuma di polipropilene di colore nero, serve a ridurre le perdite di calore, ossia la dispersione di parte dell'energia termica all'esterno dello scambiatore. Questa perdita di calore deve essere compensata dalla produzione di energia termica da parte della caldaia (o della pompa di calore), perciò è necessario limitarla per evitare costi inutili. Le perdite di calore causate da uno scambiatore non isolato solitamente variano da pochi punti percentuali a oltre il 10% dell'energia termica che passa attraverso lo scambiatore, a seconda di vari fattori, come la temperatura dell'alimentazione e la temperatura ambiente, ma principalmente dipendono dalla superficie esterna dello scambiatore di calore.
Ovviamente, l'isolamento non viene utilizzato per scambiatori di calore impiegati nella refrigerazione.

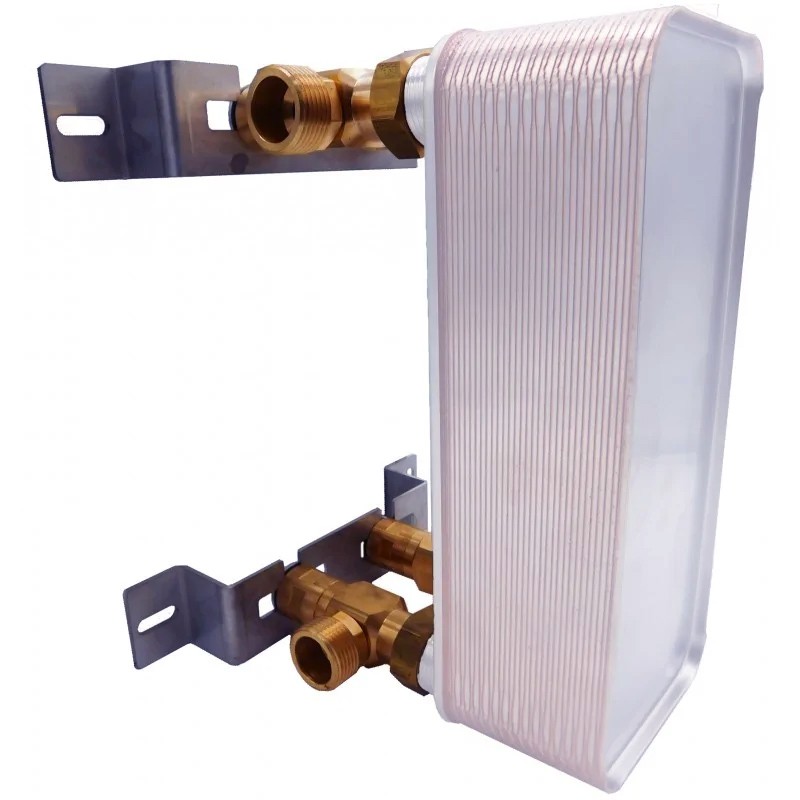

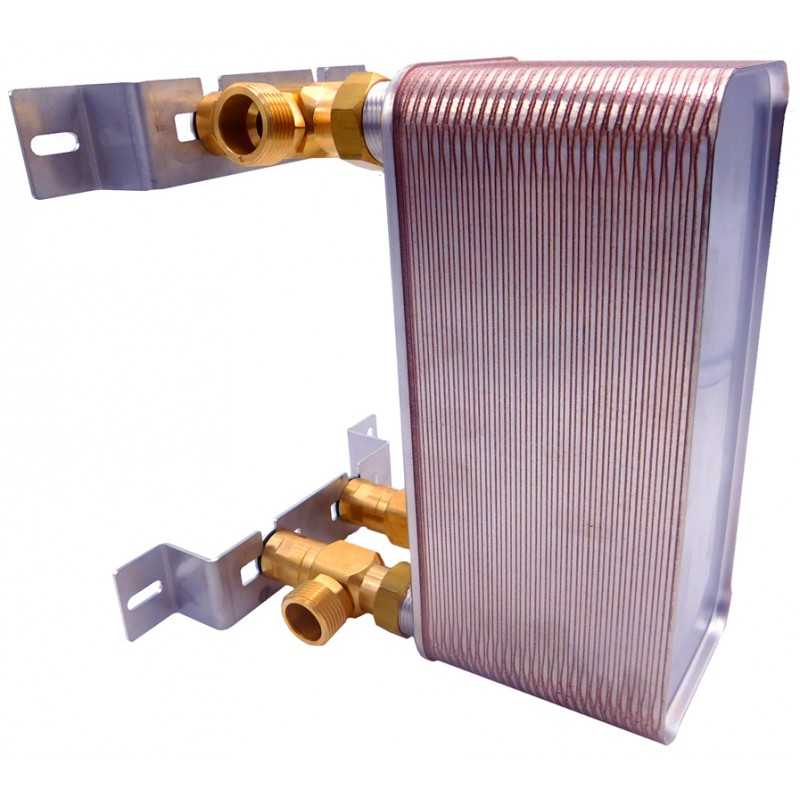

Kit di montaggio per lo scambiatore di calore da 1 pollice | Ba-16
Il kit contiene tutti gli elementi di fissaggio per scambiatori di calore a piastre da 1 pollice, in questo caso con un diametro compatibile con i modelli Ba-16-60, ovvero di dimensione 1" / DN25. Il kit di supporto pronto all'uso consente un grande risparmio di tempo per l'installatore, poiché non è necessario cercare ogni componente separatamente (cosa che sarebbe comunque difficile). Garantisce inoltre una grande comodità nel collegamento degli attacchi dello scambiatore, grazie ai raccordi girevoli. Un grande vantaggio è che lo scambiatore viene montato in modo stabile per molti anni, e il supporto previene qualsiasi microturbulenza generata dalle pompe di circolazione, evitando il rischio di perdite nelle connessioni dello scambiatore di calore.
