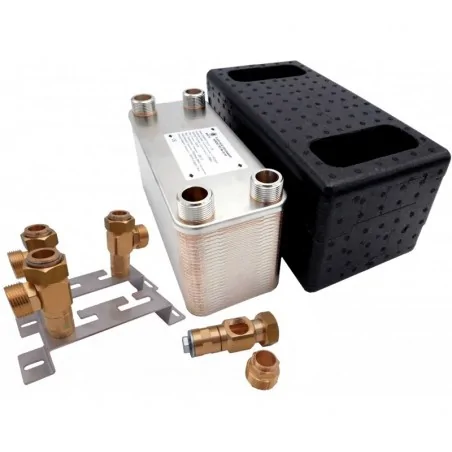

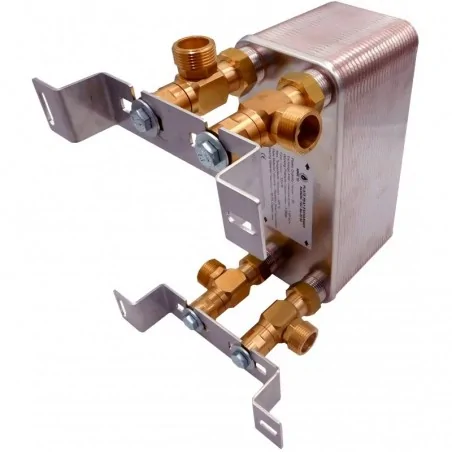

Scambiatore a 60 piastre per pompa di calore / caldaia
Scambiatore di calore Nordic Tec Ba-27-60 utilizzato spesso per pompe di calore (separazione del circuito glicolato della pompa di calore monoblocco).
Scambiatore a piastre utilizzato anche per collegare impianti aperti e chiusi con caldaie di grandi dimensioni.
Attacchi da 5/4", 60 piastre.
Dettagli tecnici:
- Piastre in materiale S316L (acciaio inox), brasate con rame 99,9% Cu
- Collegamenti: 4x 5/4" (32)
- Pressione operativa: fino a 30 bar / Pressione di prova: 45-60 bar
- Temperatura massima di esercizio: fino a +230°C
- Portata: 12 m³/h
- Superficie di scambio termico: 1,620 m²
Applicazioni più comuni dello scambiatore di calore a 60 piastre Ba-27-60:
- L’applicazione principale di questo scambiatore di calore è il collegamento delle pompe di calore (con o senza accumulo) agli impianti di riscaldamento, al fine di separare il circuito della pompa di calore dal resto dell’impianto, anche in sistemi riempiti con glicole.
- Può essere utilizzato sia con pompe di calore monoblocco che split. In impianti relativamente ad alta temperatura (con radiatori), lo scambiatore a 60 piastre può gestire pompe di calore fino a 12 kW.
- Impianti di riscaldamento con caldaie a carbone fino a circa 60 kW, con caldaie a carbone ecologico fino a circa 70 kW, in cui lo scambiatore a 60 piastre separa efficacemente il circuito aperto da quello chiuso.
- Collegamento tra circuito aperto e chiuso per separare le parti più datate dell'impianto dalle nuove fonti di calore, come le caldaie a condensazione.
- Compatibilità con caldaie a pellet.
- Compatibilità con aerotermi glicolati con potenza fino a 60-100 kW a seconda della fonte di calore che alimenta l’impianto.
- Settore della refrigerazione (applicazioni industriali), ad esempio come scambiatore per il raffreddamento dell’olio, utilizzato come refrigeratore.
- Settore alimentare, inclusi pastorizzazione e raffreddamento dei fluidi, e raffreddamento del mosto nella birrificazione domestica o industriale.
- Raffreddamento passivo in collaborazione con pompe di calore in abitazioni unifamiliari o locali commerciali.
Dimensioni dello scambiatore termico a 60 piastre - Ba-27-60
(A) - 286 mm
(B) - 116 mm
(F) - 151 mm
(C) - 234 mm
(D) - 63 mm
