Scambiatore di calore 1 pollice - Nordic Tec Ba-32-15 - 4x 1", 15 piastre
Maggiori informazioni - Scambiatore di calore 1 pollice - Nordic Tec Ba-32-15
- Materiale: scambiatore a piastre costruito in acciaio inossidabile 316L
- Brazatura: rame 99,99% Cu
- Spessore delle piastre: 0,4 mm
- Intervallo di temperatura: da -185°C a +230°C
- Portata: 12 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
- Diametro degli attacchi**: 1 pollice DN25
Superficie di scambio - Scambiatore di calore 1 pollice - Nordic Tec Ba-32-15: 0,480 m²
Il grafico mostra il confronto tra la superficie dello scambiatore a 15 piastre Ba-32-15 (0,48 m²) e la superficie di scambiatori di calore di dimensioni simili delle serie Ba-32 o serie Ba-16. Tutti gli scambiatori presenti nel grafico sopra hanno attacchi da 1 pollice.
Scambiatori di calore per riscaldamento - Ba-32-15 - per quali applicazioni possono essere utilizzati?
✅ Con quali dispositivi possono funzionare?
Lo scambiatore a piastre Nordic Tec Ba-32-15, con 15 piastre e una superficie totale di 0,48 m², è spesso utilizzato per gestire il riscaldamento di case unifamiliari fino a 150 m², naturalmente a condizione che venga selezionato correttamente in base al tipo di riscaldamento disponibile. Può funzionare efficacemente sia con radiatori che con riscaldamento a pavimento.
È particolarmente adatto per lavorare con caldaie (alimentate da vari tipi di combustibile, come gas, pellet, carbone o eco-pelle) di solito con una potenza fino a 16-18 kW. Sebbene le prestazioni reali di questo scambiatore siano superiori, i valori indicati sono stimati per una durata di vita pluriennale. La durata di uno scambiatore a piastre in un impianto ben dimensionato può variare tra 10 e 15 anni. Pertanto, nella selezione bisogna considerare il naturale processo di usura. Caldaie con una potenza nell'ordine di alcune decine di kW possono essere gestite da questo modello con una prospettiva di durata di diversi anni, ma se l'installazione è pianificata per un periodo più breve, lo scambiatore può gestire anche caldaie più potenti.
Tuttavia, questo dispositivo non è una scelta ottimale per gestire pompe di calore. Le pompe di calore, come raccomandato anche dai produttori, richiedono superfici di scambio molto più ampie rispetto a quelle delle caldaie tradizionali di pari potenza, a causa delle loro caratteristiche operative. Per questo motivo, consigliamo modelli con una superficie di scambio maggiore per le pompe di calore. Se necessario, il nostro team sarà felice di consultarti per aiutarti a scegliere il modello giusto per la tua pompa di calore.
Dimensioni dello scambiatore a 15 piastre
(A) - 286 mm
(B) - 116 mm
(F) - 48 mm
(C) - 243 mm
(D) - 72 mm
______
Scambiatore di calore a 15 piastre per riscaldamento
Il modello Ba-32-15 è il più recente della serie Nordic Tec Ba-32. Come gli altri modelli di questa serie, ha una pressione operativa fino a 30 bar, sebbene durante i test di tenuta sia stato sottoposto a pressioni prolungate di 45 e 60 bar. Tradizionalmente, per questa serie, viene proposto con attacchi di dimensione DN25, comunemente noti come 1".
Lo scambiatore di calore a 15 piastre è disponibile con un isolamento termico modulare (che può essere installato anche su uno scambiatore già montato senza rimuoverlo dall’impianto di riscaldamento). L'isolamento è composto da un anello e due coperture, ed è realizzato in polipropilene.

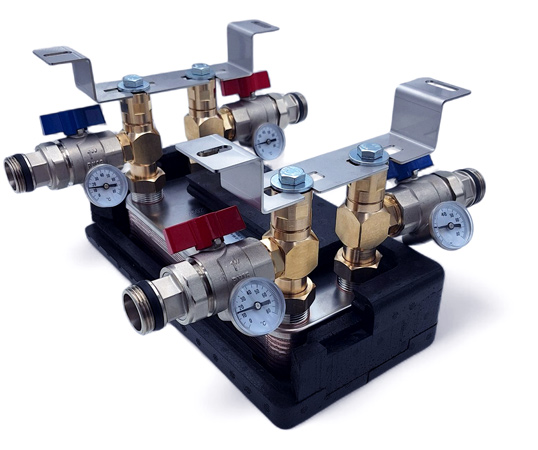

Un accessorio opzionale è il supporto, progettato per appendere lo scambiatore alla parete. Il supporto include raccordi filettati che permettono di orientare le uscite dello scambiatore con un angolo di 90 gradi, ruotabili in qualsiasi direzione. Dai feedback ricevuti dalle aziende di installazione, sappiamo che questo accessorio comporta un reale risparmio di tempo e denaro. A prima vista, il supporto può sembrare costoso, ma spesso si trascura il fatto che senza di esso è comunque necessario acquistare raccordi angolari e una qualche forma di staffa a muro per lo scambiatore di calore. Di conseguenza, acquistare il supporto separatamente può comportare l'obbligo di trovare e adattare questi elementi, oltre al tempo necessario per assemblarli. Molti installatori si rendono conto di ciò solo in un secondo momento.
