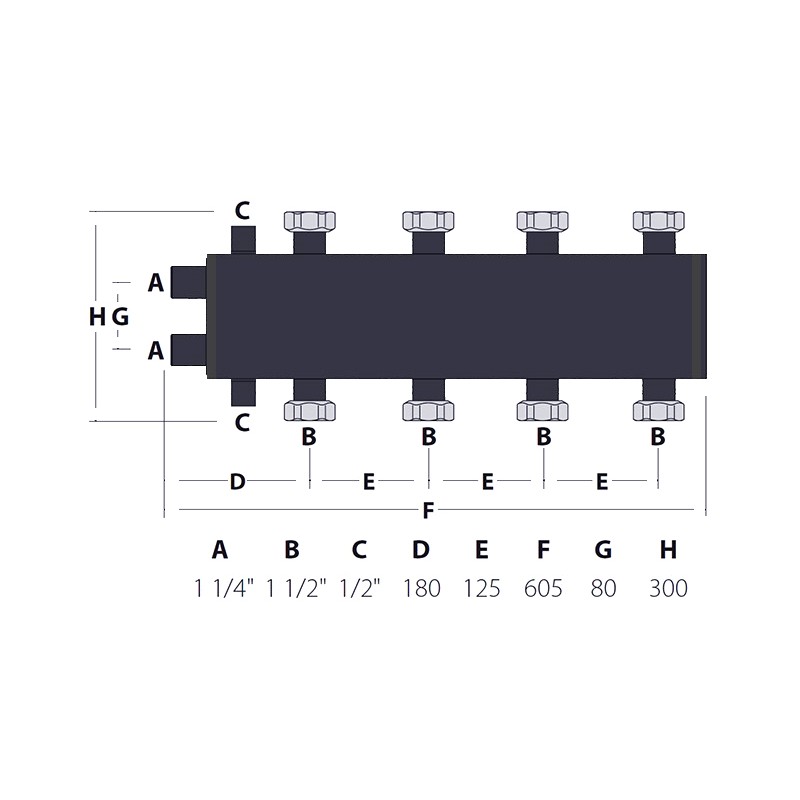

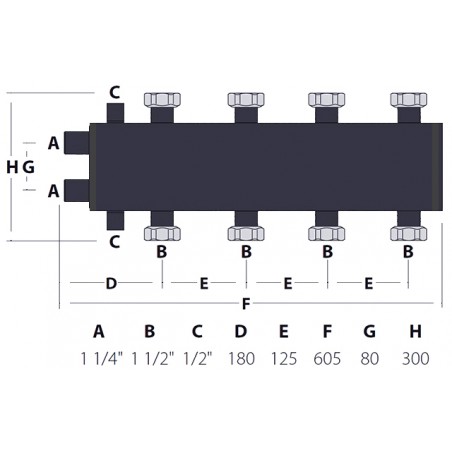

Connessioni del Collettore-Separatore idraulico 2+2
Le connessioni del separatore-collettore 2+2 differiscono per dimensione a seconda della funzione:
- principali (interasse 90 mm): 1 1/4” Filettatura interna
- principali (interasse 125 mm): 1 1/4” (con Filettatura interna 1 1/2”)
- per lo sfiato: 1/2” Filettatura interna
- per la valvola di scarico: 1/2” Filettatura interna
✅ L’interasse delle connessioni del separatore-collettore è classico, ovvero pari a 125 mm. Si tratta di una distanza considerata standard, compatibile con la maggior parte dei gruppi di pompaggio, inclusi i gruppi di pompaggio del marchio Nordic Tec. È inoltre identico a quello di altri collettori tipici per gruppi.

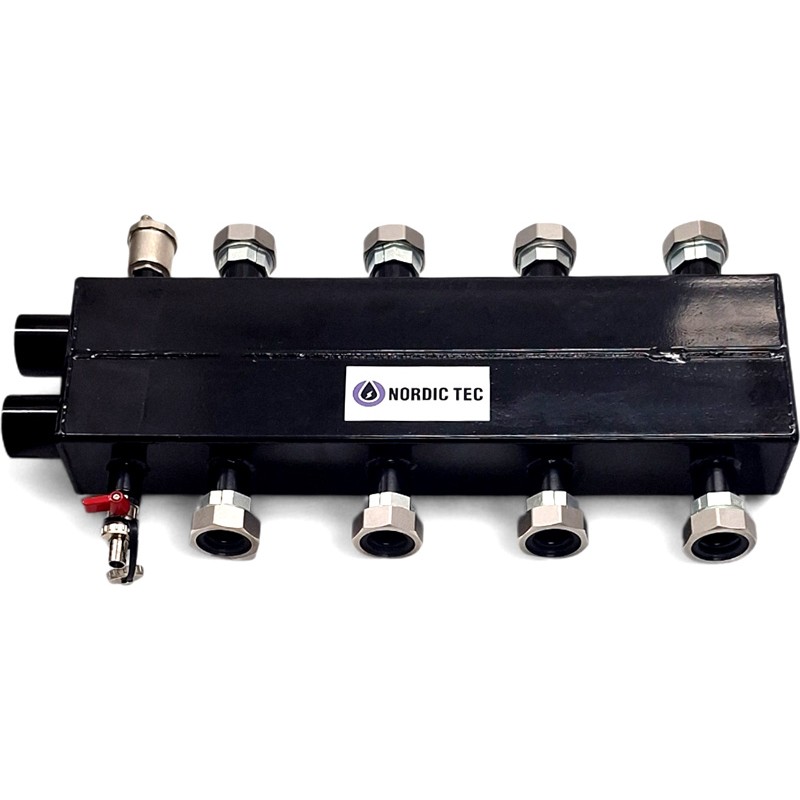

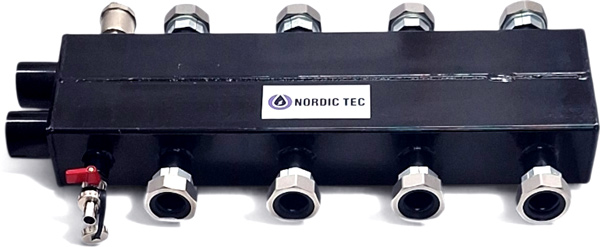

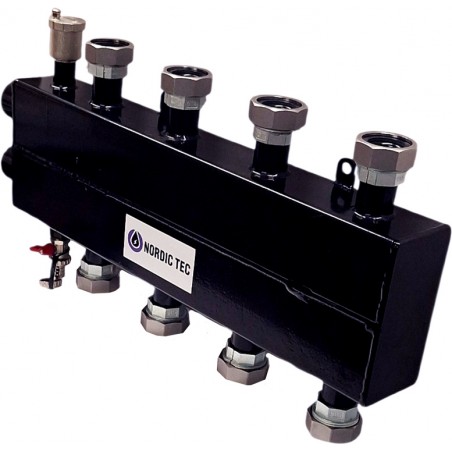

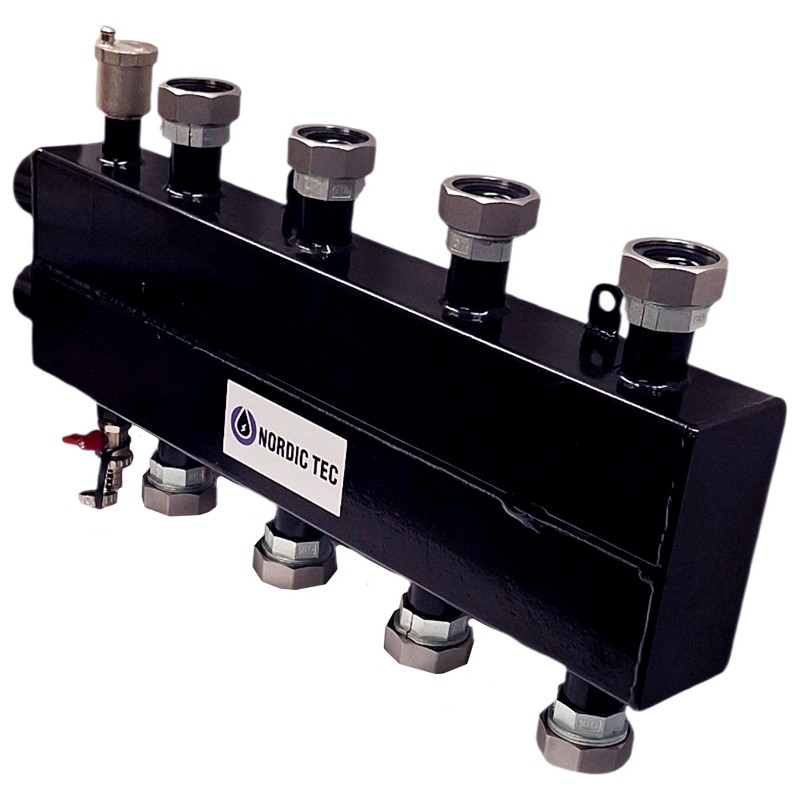

Collettore con separatore idraulico a 4 sezioni per circuiti di riscaldamento – cos’è e come funziona
Il separatore idraulico con collettore è un dispositivo che unisce le funzioni di separatore e di collettore centrale; viene utilizzato negli impianti di riscaldamento per collegare zone dell’impianto con temperature / portate diverse a un’unica fonte di calore. In modo analogo può essere impiegato anche negli impianti di raffrescamento, per garantire un funzionamento ottimale ed efficiente. È inoltre dotato di staffe di fissaggio per il montaggio a parete.
Principio di funzionamento del collettore-separatore idraulico 2+2
Nel caso di un impianto dotato di una pompa del circuito caldaia e, inoltre, di pompe dedicate ai singoli circuiti di riscaldamento, possono verificarsi disturbi nei flussi e nelle pressioni. Il collettore consente di creare una zona a bassa perdita di carico, nella quale il circuito primario e quello secondario sono separati idraulicamente. Il flusso in uno dei circuiti diventa indipendente dal flusso nell’altro e smette di influenzarlo. In questo modo entrambi i circuiti assumono la portata desiderata, generata dalle pompe utilizzate, senza eccessive distorsioni.
Il collettore è composto da un separatore / disgiuntore (circuito primario) e da un collettore compatto (circuito secondario) collegato direttamente al separatore. Dopo il collegamento della mandata (circuito primario), la mandata dei circuiti secondari deve essere collegata alla stessa camera del collettore. È assolutamente necessario evitare l’incrocio tra mandata e ritorno.
Collettore con separatore idraulico Nordic Tec 2+2 – posizione di installazione
La posizione di installazione del collettore con separatore sopra descritto è libera, orizzontale o verticale; tuttavia si consiglia il collegamento in posizione orizzontale, poiché la posizione verticale impedisce l’utilizzo degli sfiati e della valvola di scarico. In caso di installazione in posizione verticale, è necessario provvedere allo sfiato del dispositivo al di fuori della sua struttura e tappare le uscite destinate allo sfiato e alla valvola di scarico.
Separatore-collettore – sfiato e valvola di scarico
Le connessioni da 1/2” (2 pezzi, situate in prossimità delle uscite principali del separatore-collettore) sono destinate esclusivamente allo sfiato e alla valvola di scarico. Non devono in alcun caso essere utilizzate per collegare circuiti di riscaldamento. In caso di installazione in posizione orizzontale, è necessario provvedere alla loro chiusura con tappi.
Sia lo sfiato che la valvola di scarico sono forniti nel set e non è necessario acquistarli separatamente.
Montaggio del separatore-collettore 2+2
Il dispositivo è composto da un collettore (lato primario) e da un collettore parallelo sul lato secondario. Il dispositivo può essere installato in qualsiasi posizione, tuttavia si consiglia la posizione orizzontale, poiché consente l’installazione dello sfiato aria e della valvola di scarico.
Il separatore-collettore deve essere collegato tenendo conto dello schema dei flussi, disponibile anche nella galleria del prodotto. Si raccomanda di applicare il principio di evitare l’incrocio dei flussi di mandata e ritorno dei circuiti collegati in modo opposto, eventualmente dei gruppi di pompaggio, come indicato anche dalle frecce presenti sullo schema.
In pratica ciò significa che, una volta scelto il collegamento primario per il circuito, ad esempio quello superiore, le mandate del circuito secondario sul lato opposto devono essere collegate in modo analogo. Di conseguenza, anche i ritorni devono essere collegati in modo corrispondente tra loro, sui rispettivi lati del corpo del dispositivo.
È inoltre necessario ricordare che le connessioni destinate allo sfiato aria e alla valvola di scarico (dimensione 1/2”) non devono in alcun caso essere utilizzate per il collegamento dei circuiti di riscaldamento. In caso di installazione in una posizione che non consenta il montaggio dello sfiato (ad esempio verticale), tali connessioni devono essere tappate.
